Hliníkové montážne lišty solárnych panelov

Montážne lišty pre hliníkové solárne panely TF-RL-B48 sú určené pre strechy, zvyčajne sa používajú na inštaláciu tam, kde je požiadavka na vysokú pevnosť konštrukcie. Konštrukcia koľajnicového profilu je pevnejšia a hrubšia ako bežné strešné koľajnice na trhu, dá sa použiť v niektorých projektoch so silným vetrom s rýchlosťou max do 60 m/s.

DATASHEET

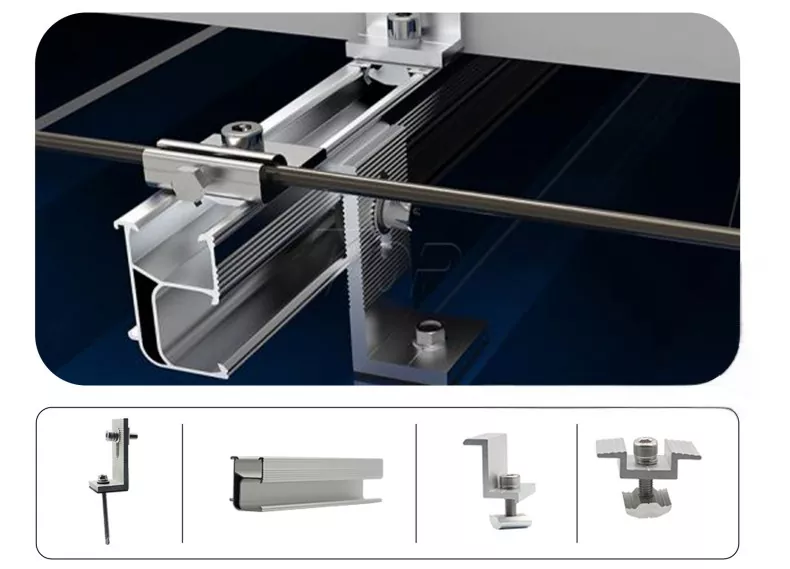

Koľajnice TF-RL-B48 PV boli obľúbené vďaka svojmu špeciálnemu dizajnu, boli navrhnuté so štrbinou v zadnej časti profilu, takže spojka koľajníc môže byť inštalovaná na zadnej strane koľajnice, čo neovplyvní inštaláciu L nožičiek alebo strešného háku.

Týmto spôsobom sa inštalačný tím nemusí obávať problému s rušením, čo šetrí čas inštalácie.

Hrúbka anodickej vrstvy našich montážnych koľajníc hliníkových solárnych panelov je viac ako 10 μm, s dobrým vzhľadom a silnou odolnosťou proti korózii. Vďaka čomu sú vhodné na vonkajšie použitie v rôznych klimatických podmienkach. (možno prispôsobiť aj iné požiadavky na anodizačnú vrstvu)

Hmotnosť hliníkových solárnych montážnych koľajníc je ľahká, ľahko sa s nimi manipuluje a inštaluje, čo šetrí náklady na prácu a podporuje flexibilnú inštaláciu.

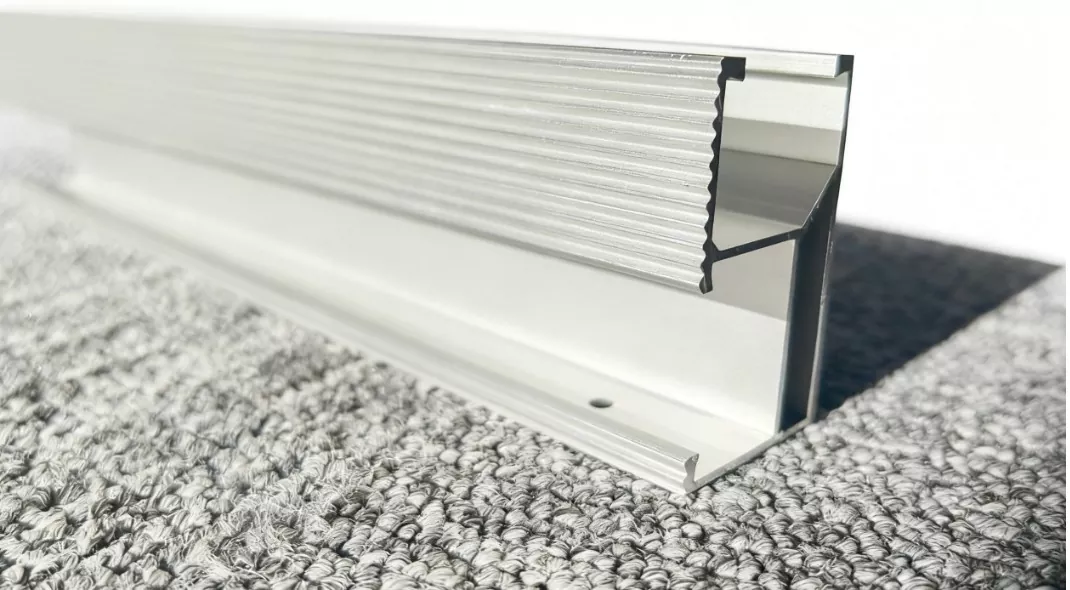

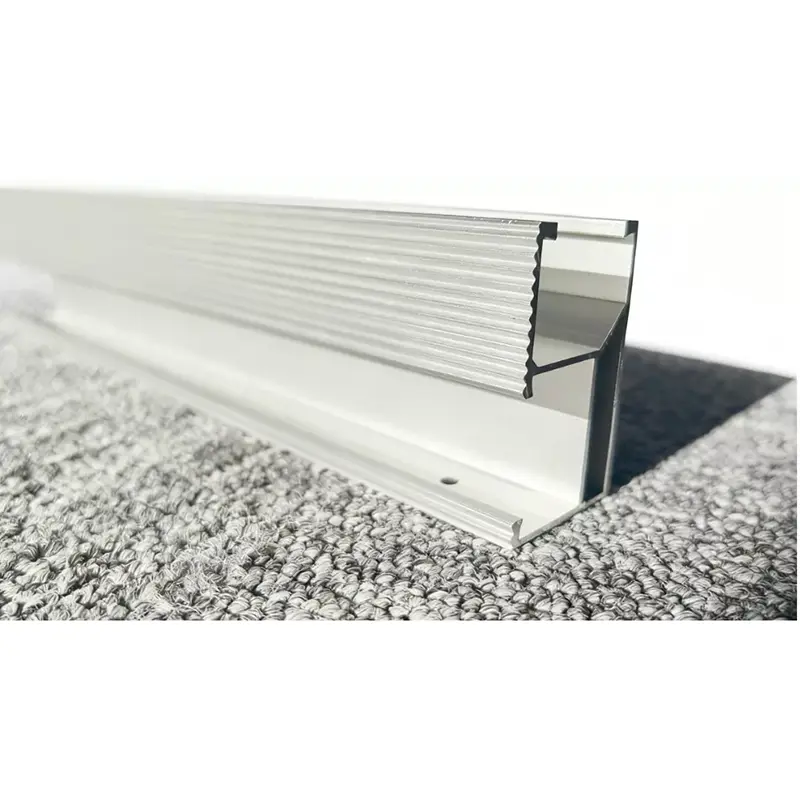

Predná strana strešnej lišty má pruhy, ktoré môžu zvýšiť stabilitu príslušenstva strešného háku alebo L nožičiek tak, aby s nimi dokonale ladili.

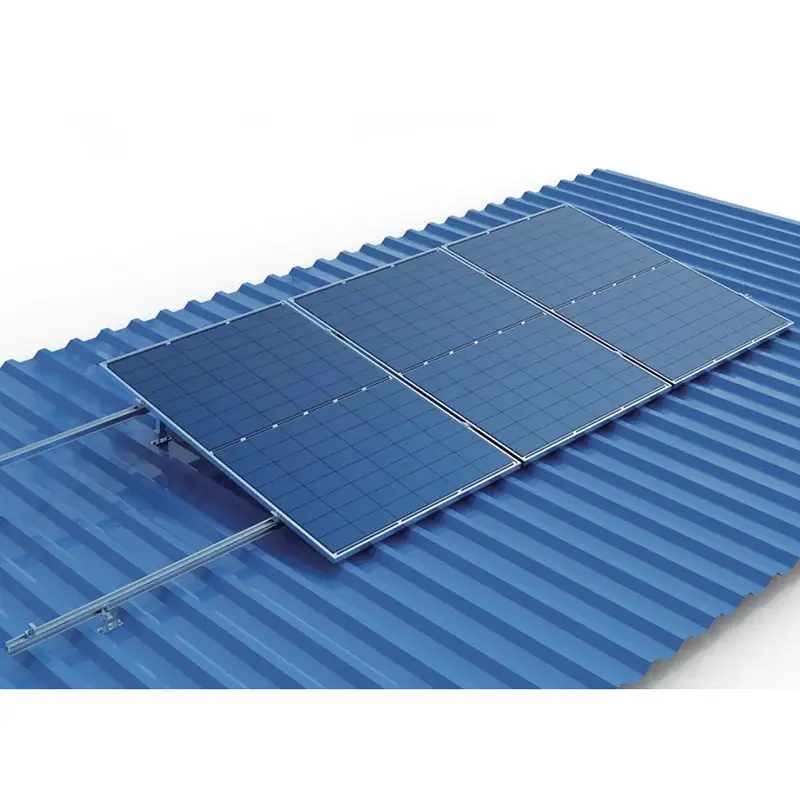

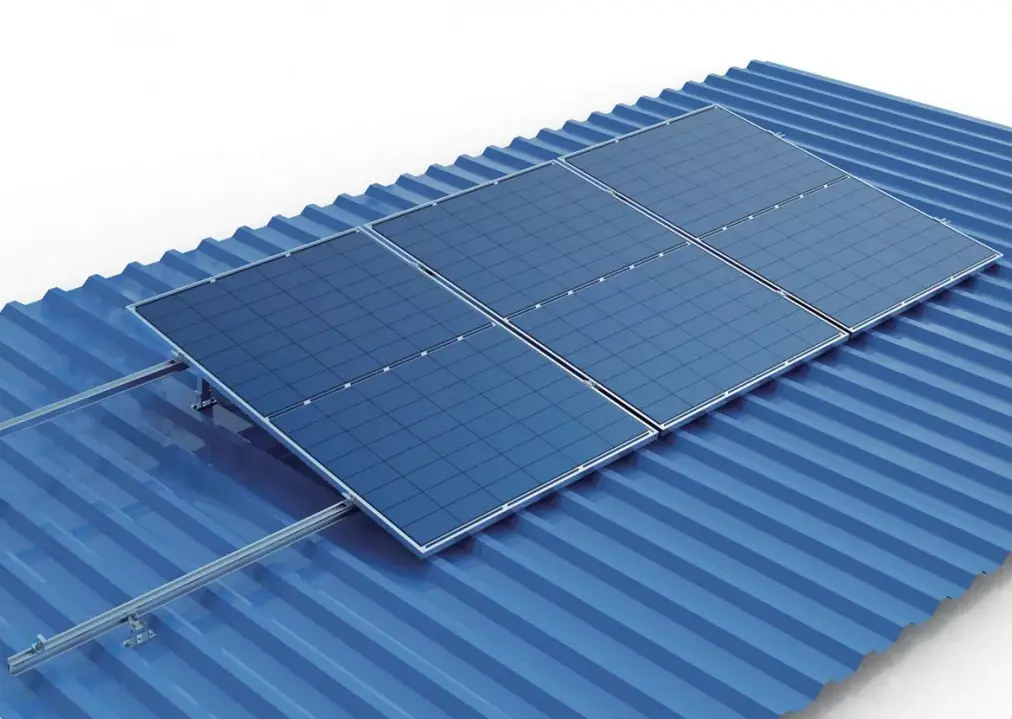

Montážna konštrukcia pre kovovú strechu vrátane: L nohy, solárnej koľajnice, koncovej svorky, strednej svorky atď.

K dispozícii je strieborná a čierna farba a dĺžka môže byť prispôsobená podľa požiadavky projektu.

Množstvo každej položky je možné upraviť podľa požiadaviek

Aké sú kompletné montážne súpravy tohto solárneho regálového systému?

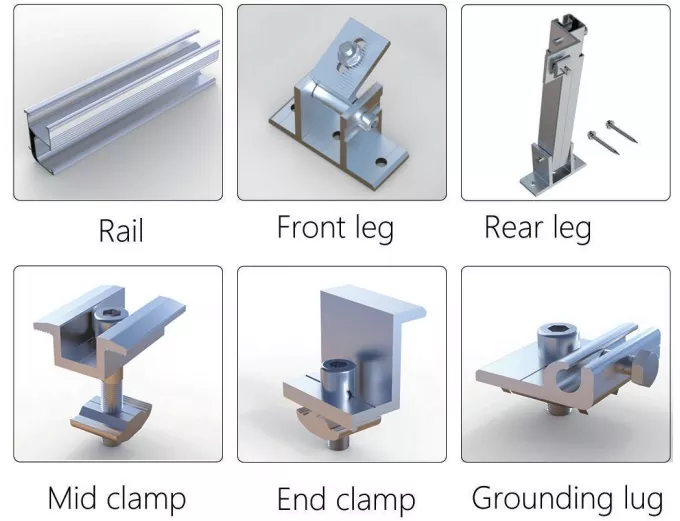

Celé súpravy obsahujú hlavne koľajnice, prednú nohu, zadnú nohu a svorky ako stredná svorka, koncová svorka a uzemňovacie oko atď.

Ako nainštalovať koľajnice na strechu?

1. Zmerajte veľkosť strechy, aby ste skontrolovali množstvo hliníkových montážnych koľajníc solárnych panelov.

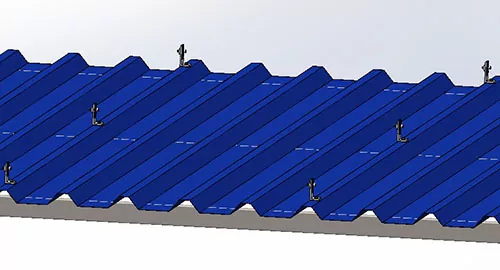

2. Nainštalujte podperu koľajnice. Napríklad pod typom riešenia L nožičky, namontujte sady L nožičiek najskôr na pozičnú strechu.

3. Posuvné koľajničky medzi jednou pätkou rovnakej línie L, zaistite ju skrutkou s drážkou T na pätkách L. Koľajnice budú spojené koľajnicovými spojkami ako na obrázku nižšie.

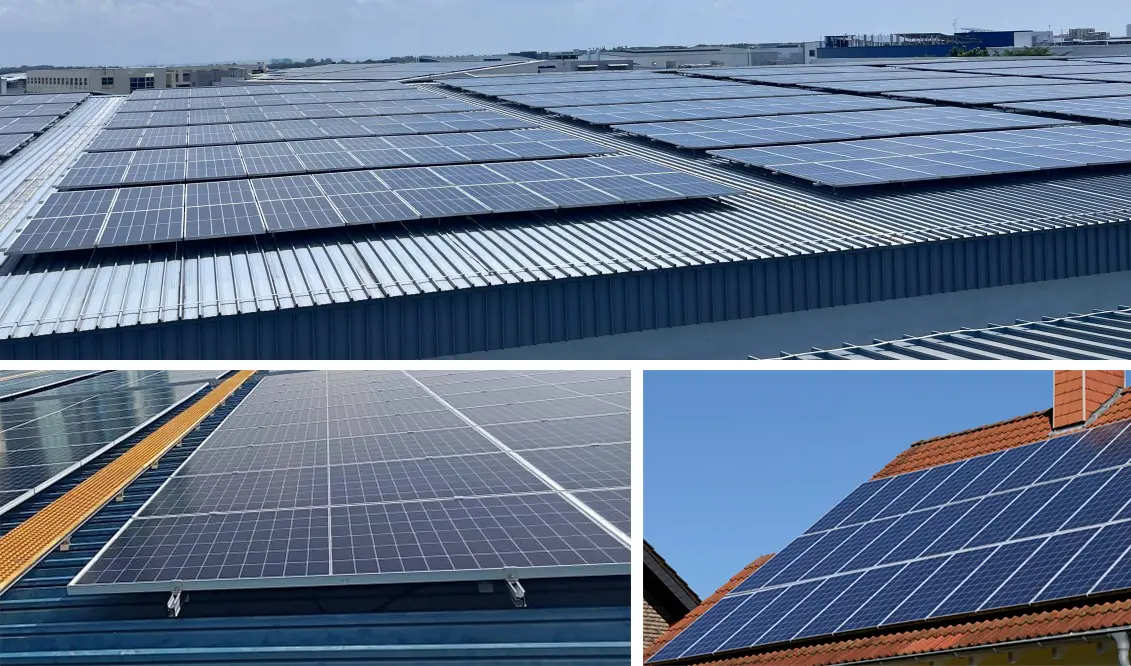

Projektový prípad
