Výrobca a dodávateľ montážnych koľajníc pre solárne panely

Značka Xiamen TopfencesolarMontážne lišty solárnych panelovpoužívané pre strešné solárne systémy sú vysokokvalitné hliníkové materiály optimalizované pre montáž solárnych panelov.

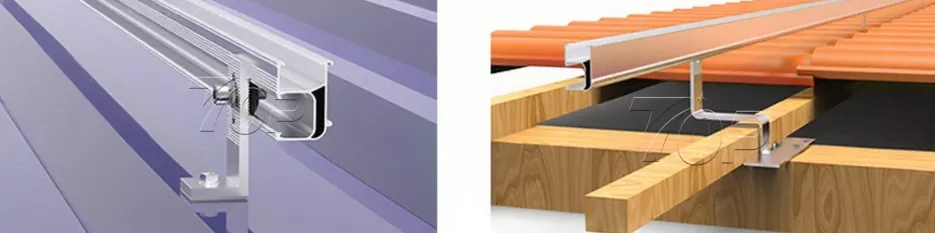

Typ strechy solárnych koľajníc:

Hliník 6005-T5/T6 sa vyznačuje vysokou pevnosťou, vynikajúcou odolnosťou proti korózii a extrémne nízkou hmotnosťou, najvhodnejším materiálom pre strešné systémy

TF-RL séria B46 lišta | Dĺžka 4000 mm, 4200 mm, 4500 mm, 4800 mm atď.

Normálna veľkosť: 27,3 * 48,3 * 4500 mm

Povrchová úprava: ≥10μm

Montážne sady koľajníc

Detaily konštrukcie: Vezmite si napríklad TF-RL-B46, ktorý je jedným z najpopulárnejších modelov.

Rozmery konštrukcie:

Parametre geometrie sekcie konštrukcie
(1) Železnica:	B46		Materiál:		AL6005-T6
σs = 250	N/mm2		E = 70 000		N/mm2
Časť Parametre geometrie
A(mm2)		197.0		IP (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Hmotnosť/meter = hustota ρ(kg/m³) × plocha prierezu A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

= 5,23 N/m

Analýza chemického zloženia hliníkovej koľajnice B46:

(Testovacia metóda: GB/T3190-2008, OES)

Chemické prvky AL6005-T6
Prvok	Nariadenie z roku 6005	Antai Aluminium Products (AT6006 –T6)	Záver
Si	0,6 – 0,9	0.62	Pass
Fe	≤0,35	0.13	Pass
Cu	≤0,10	<0,001	Pass
Mn	≤0,10	0.003	Pass
Mg	0,40-0,60	0.56	Pass
Cr	≤0,35	0.001	Pass
Zn	≤0,10	0.01	Pass
Ti	≤0,10	0.014	Pass
Al	marža	marža	Pass

Skúška ťahom:

Skúšobná metóda: JIS Z 2241-2011

Mechanické vlastnosti AL6005-T6

Testovaná položka	Typ vzorky	Pevnosť v ťahu (Rm) (Mpa)	Dôkazná pevnosť (R0,2) (Mpa)	Predĺženie po pretrhnutí (A50 mm) (%)
Výsledok	č. 13B	295	263	10

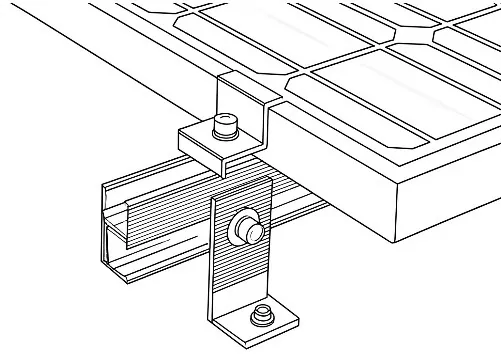

Príslušenstvo súpravy na montáž koľajnicovej konštrukcie:


Dva závity skrutiek	Strešné háky	Súprava L-nohy	Stredná svorka 1

Koncová svorka 1	Stredná svorka 2	Koncová svorka 2	Vodivý plech

Viac aplikácií koľajníc

View as

Hliníkové držiaky na montáž solárnych panelov

Hliníkové konzoly na montáž solárnych panelov vyrobené spoločnosťou Xiamen Topfencesolar z Číny pomocou strešných hákov namontovaných na nosníku na podporu koľajníc B45. Koľajnicové konektory spájajúce kusy koľajníc v jednej dlhej koľajnici rad po radoch na usporiadanie solárnych panelov v orientácii na šírku alebo na výšku. Jeho vysoká spoľahlivosť je srdečne vítaná na európskych, ázijských a amerických trhoch.
Názov značky:Topfencesolar
Materiál produktu:hliník
Funkcia produktu:Lišty na montáž solárnych panelov
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Solárna strešná montážna lišta

Ako dôveryhodný dodávateľ solárnych montážnych konštrukcií sa Xiamen Topfencesolar Co., Ltd venuje navrhovaniu a výrobe vysokovýkonných strešných montážnych koľajníc solárnych stojanov, aby splnili rôzne požiadavky trhu, od obytných striech až po komerčné fotovoltaické elektrárne. Navrhujeme produkty, ktoré poskytujú technický výkon aj nákladovú efektívnosť.

Názov značky:Topfencesolar

Materiál produktu:AL6005-T5/ AL6063-T6

Funkcia produktu:Montáž na strechu

Životnosť:Viac ako 20 rokov

Vidieť viac >> Odoslať dopyt >>

Koľajnice solárnych panelov

Koľajnice solárnych panelov poskytujú stabilnú podporu pre solárny strešný montážny systém a môžu sa prispôsobiť rôznym príležitostiam. Xiamen Topfencesolar je profesionálny výrobca, ktorý ponúka prispôsobené služby koľajníc solárnych panelov, ktoré pomáhajú klientom s ich solárnymi projektmi. Vzorky sú k dispozícii pre rôzne veľkosti a množstvá.
Názov značky:Topfencesolar
Materiál produktu:Hliník Al6005-T5 / T6
Funkcia produktu:Kovová strešná solárna montáž
Životnosť:20 rokov

Vidieť viac >> Odoslať dopyt >>

Mini koľajnica na montáž solárnych panelov na kovovú strechu

Ako profesionálny výrobca a dodávateľ v Číne, mini koľajnica pre montáž solárnych panelov na kovovú strechu, odolná a ľahká charakteristika vyrobená spoločnosťou Xiamen Topfencesolar, môže znížiť náklady na montáž solárnych panelov o 20-30%. Povrchová eloxácia hliníka je spracovaná ≥ 10 μm, vyžaduje si veľké úsilie, aby bola odolná voči UV žiareniu a korózii, pri údržbe počas 25 rokov. Toto bezkoľajnicové riešenie je vítané a využívané v obytných, komerčných a priemyselných solárnych systémoch.
Názov značky:Topfencesolar
Materiál produktu:Al6005-T5
Funkcia produktu:Na nakladanie solárnych panelov na strechu alebo zem
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Montáž na strešný nosič solárnych panelov

Topfencesolar vedie k výrobe solárnych panelov na strešný nosič, továreň so sídlom v Číne. Koľajnica je kľúčovým inštalačným držiakom fotovoltaického systému. S montážou na koľajnice môže bezpečne pripevniť solárne panely na rôzne strechy. Ako sú betónové, kovové a škridlové strechy. Ľahké koľajnice sú vyrobené z hliníkovej zliatiny, vyznačujúce sa vynikajúcou odolnosťou proti korózii, navyše sa ľahko inštaluje.

Vidieť viac >> Odoslať dopyt >>

Hliníkové montážne lišty solárnych panelov

Hliníkové montážne lišty solárnych panelov sú jednou z dôležitých častí celej konštrukcie solárnej montáže. Sú vyrobené z hliníkových materiálov 6005-T5 s eloxovanou povrchovou úpravou, odolné viac ako 25 rokov.
Názov značky:Topfencesolar
Materiál produktu:Hliník 6005-T5, 6063-T6
Funkcia produktu:Solárna montážna podpora
Životnosť:≥ 20 rokov

Vidieť viac >> Odoslať dopyt >>

Ako spoľahlivý výrobca a dodávateľ Montážne lišty solárnych panelov v Číne máme našu továreň. Ak chcete získať cenník prispôsobených produktov, kontaktujte nás.
