Dodávateľ vysokokvalitných a odolných strešných držiakov solárnych panelov

Spoločnosť Topfencesolar je vedúcou spoločnosťou v oblasti výskumu a vývoja a navrhovania systémov strešných montáží solárnych panelov. Profesionálne ponúkame solárne riešenia na jednom mieste. Naše systémy zahŕňajúMontáž solárnych panelov na plochú strechu, Kovový strešný montážny systém, zemný solárny montážny systém, solárny systém pre auto, solárny strešný systém BIPV a agrovoltaický solárny systém.

Vybudovanie solárnej elektrárne priamo na streche existujúcich budov a nie je potrebné zaberať ďalšie pozemky. V súčasnosti je to populárne riešenie transformácie mestskej energie. Strešný solárny systém dobre kombinuje solárne konštrukcie a strechu ako kompletnú a integrovanú konštrukciu.

Aké strechy môžu byť inštalované so solárnymi panelmi?

Kategória strechy:

Škridlová strecha	Kovová strecha	Asfaltová strecha	Betónová strecha

Kovové strechy ako strecha so stojatou drážkou, vlnitá doska atď.

Spodná časť strechy zo šikmej škridly s dreveným trámom

Šikmá alebo plochá asfaltová strecha

Betónová strecha cementového typu

Ďalšie kategórie…

1. Pri plechovej streche zmerajte veľkosť strechy. systém je navrhnutý na základe vašich existujúcich detailov veľkosti strechy, ako je uvedené nižšie.

2. Tím inžinierov Topfencesolar zodpovedajúcim spôsobom prispôsobí najlepšie riešenie pre strechy.

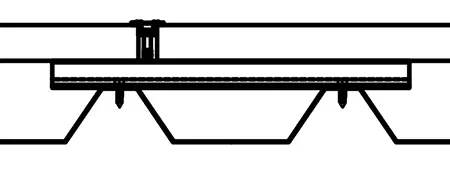

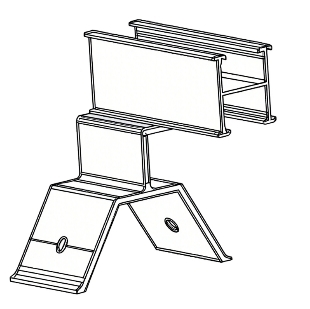

a. Kovová strecha si vyberie strešné príchytky s optimalizovaným systémom H koľajníc, jednoduchá a rýchla inštalácia.

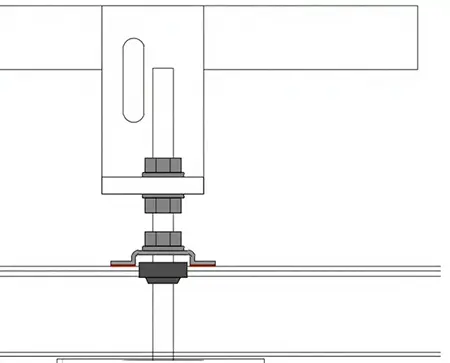

b. L-nožičky so systémom skrutiek pre vlnitú plechovú strechu.

c. Systém Mini Rail optimalizoval štruktúru tak, aby bola nakladacia hmotnosť čo najmenšia.

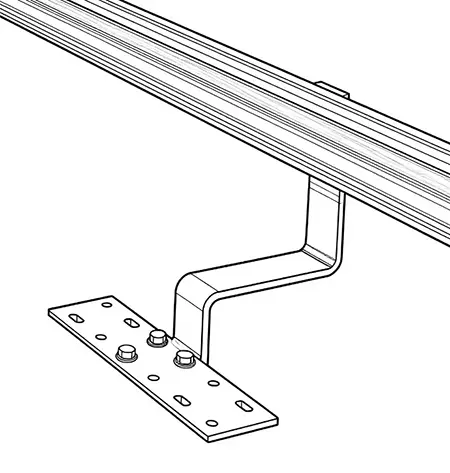

d. Škridlové strechy sme si mohli vybrať pomocou strešného háku /dvojhlavové skrutky + koľajnicový systém.

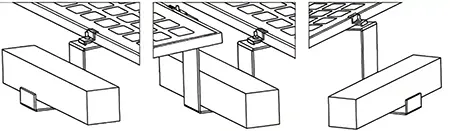

e. Na plochej streche sa väčšinou uplatňoval balastný systém alebo dizajn trojnožky.

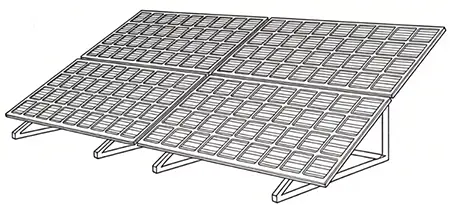

f. Štruktúra statívu by mohla spĺňať rôzne uhly a vysoké prispôsobenie pre lepšiu výrobu solárnej energie na plochých alebo šikmých strechách.

Ďalšie riešenia prosímkontaktujte nás, poskytneme riešenia týkajúce sa vašej strechy.

Faktory navrhovania strešnej montážnej konštrukcie:

Návrhové zaťaženie

Položky	Parameter (nižšie uvedený príklad informácií)
Rozmer panela	2278113430
Hmotnosť panelu	30 kg
Orientácia panela	Vertikálne alebo na šírku
Počet panelov / na sadu	1 × 2 = 2 ks
Uhol naklonenia	11°
Regionálna rýchlosť vetra	72 m/s （3s rýchlosť nárazu）
Zaťaženie zemného snehu	0 Kpa
Kategória terénu	3
Maximálna výška	10 m
Miesto inštalácie	Strecha
regióny	C
Dizajnový štandard	AS/NZS 1170 (príklad)

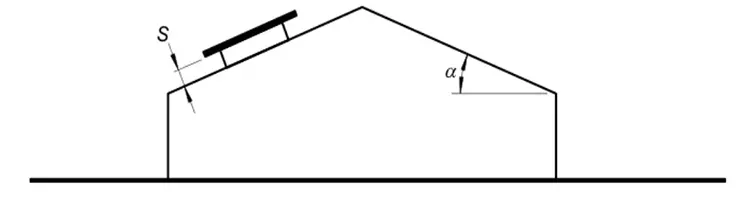

Ak α= 11°
kedy,	θ = °, kladné	= 0,600
kedy,	0 = 0°, záporné	= -1,400

Výpočet napätia konštrukcie

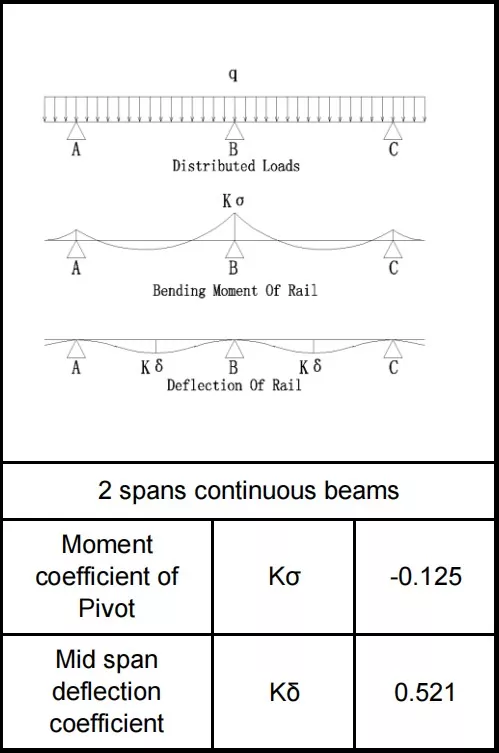

Mapa náčrtu šírky zaťaženia jednej koľajnice

Rozpätie L=1,050 m

Konzola Ls=0,200 m

Počet rozpätí n=2

Uhol naklonenia θ=11°

Zaťažená šírka koľajníc B=0,759 m

Kombinácie záťaže

Kombinácie zaťaženia koľajníc
		X Asix -Qx (N/m)	Y Asix-Qy (N/m)
Načítať	Pevné zaťaženie-G	17.49	89.97
	Zaťaženie proti vetru-W1	0	718.39
	Zaťaženie vetrom-W2	0	-1676,24
	Zaťaženie snehom-S	0.00	0.00
Kombinácie záťaže	1,35 G	23.61	121.46
	1,2 G + 0,6 S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9 G+W2	15.74	-1595,27

Bezpečný návrh konštrukcie strešného solárneho panela by sa mal vykonávať v situáciách bezpečného počítania, aby sa podporila štruktúra dlhodobého používania.

Životnosť našej konštrukcie je ≥ 25 rokov

Záruka je 10 rokov.

View as

Solárny trojuholníkový predradník na plochú strechu

Ako profesionálny výrobca by sme vám chceli poskytnúť vysoko kvalitný montážny systém na plochú strechu solárneho trojuholníka. Montážny systém na plochú strechu je navrhnutý pre rôzne inštalácie solárnych panelov na plochú strechu s neprenikavým dizajnom. Tento systém zabezpečený predradníkom navrhol Topfencesolar, ktorý eliminuje potrebu prestupu strechy a eliminuje riziko zatekania vody do strechy. Je to ideálne riešenie pre komerčné a priemyselné aplikácie s plochými strechami, ktoré je osvedčené a dobre používané v regiónoch Európy, Severnej Ameriky, MENA a APAC. .
Značka:Topfencesolar
Materiál produktu:Al6005-T5
Funkcia produktu:Inštalácia balastového modelu pre strešné solárne zariadenie
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Solárny montážny systém na plochú strechu so záťažou

Ako profesionálny výrobca, Solárny montážny systém na plochú strechu so záťažou od spoločnosti Topfencesolar, navrhnutý s ohľadom na vysokú rýchlosť vetra a husté sneženie pri dodržaní vašich stavebných predpisov.
Tím Topfencesolar Engieneer pracuje na ideálnom balastnom systéme na základe vašej strešnej konštrukcie s presným výpočtom zaťaženia konštrukcie. Ponúkame spevnenie štrkovej konštrukcie simulujúce zaťaženie vetrom, výpočty zaťaženia snehom a vlastné zaťaženie, ako aj kompletné bezpečnostné riešenie pre vašu plochú strechu.
Názov značky:Topfencesolar
Materiál produktu:hliník
Funkcia produktu:Systém podpory záťaže
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Systém solárnych montážnych súprav na plochú strechu

Xiamen Topfencesolar je jedným z popredných výrobcov produktov solárnej montáže v Číne, dodávame vysoko kvalitný systém montážnych súprav na ploché strechy. Profesionálny dizajn a OEM služby môžu byť poskytnuté podľa požiadaviek zákazníkov.
Názov značky:Topfencesolar
Materiál produktu:Hliník Al 6005-T5/ T6, žiarovo pozinkovaná oceľ
Funkcia produktu:Kovová strešná solárna montáž
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Montážny systém solárneho predradníka

Ako profesionálny výrobca poskytuje neprenikajúci montážny systém solárneho predradníka od spoločnosti Topfencesolar stabilné riešenie bez vŕtania pre solárne panely inštalované na strechách. Ide o odpovede na vážené betónové bloky, ako sú betónové platne alebo záťažové vaničky na zabezpečenie solárnych panelov. Na prienik do betónových striech nie je potrebné používať rozperné kotviace skrutky. Zjednodušené riešenie zachováva celistvosť strechy a skracuje čas inštalácie, eliminuje riziko úniku vody. Lacná, jednoduchá a rýchla inštalácia solárnych panelov.
Názov značky:Topfencesolar
Materiál produktu:Žiarovo pozinkovaná oceľ Q235
Funkcia produktu:Kovová strešná solárna montáž
Orientácia modulu:Na šírku alebo na výšku

Vidieť viac >> Odoslať dopyt >>

Systém upevnenia strešného háku na dlaždice

Značkový montážny systém na strešné háky Topfencesolar vyrobený z Číny, je to jednoduché a rýchle inštalačné riešenie na podporu solárnych panelov na streche šikmých škridlí namontovaním na strešné háky a hliníkové koľajnice so svorkami. Bez potreby zvárania na mieste a bez poškodenia strešnej konštrukcie.
Názov značky:Topfencesolar
Materiál produktu:Oceľ SUS304
Funkcia produktu:Obytné, komerčné alebo priemyselné škridlové strechy
Životnosť:20 rokov

Vidieť viac >> Odoslať dopyt >>

Solárny držiak na škridlovú strechu

Ako profesionálny výrobca sa spoločnosť Topfencesolar špecializuje na výskum a vývoj a výrobu solárneho montážneho systému pre strešné dlaždice. Hliníkový materiál je ľahký, odolný voči korózii a ľahko sa inštaluje. Hliníkové háčiky môžu úplne udržať strechu škridly (wanzheng) a bezpečnosť. Tento aplikačný trh pokrýva Európu, ako je Nemecko, Španielsko, Taliansko, Holandsko atď., a ázijské krajiny, ako je Indoézia, Thajsko, Vietnam atď.
Značka produktu:Topfencesolar
Materiál produktu:Vysoko kvalitný hliník
Funkcia produktu:Strešný hák upevňuje koľajnice a podporuje solárne panely
Životnosť:≥25 rokov

Vidieť viac >> Odoslať dopyt >>

Ako spoľahlivý výrobca a dodávateľ Strešné držiaky solárnych panelov v Číne máme našu továreň. Ak chcete získať cenník prispôsobených produktov, kontaktujte nás.
