Ako namontovať solárny panel na strechu?

Inštalácia solárnej elektrárne môže priniesť veľa výhod, ako napríklad úsporu účtov za elektrinu alebo ich úplné odpustenie.

Aby ste si užili mnohé vymoženosti solárnej energie, jej inštalácia na strechu je najskôr cenovo najefektívnejšou možnosťou.

Sprievodca montážou solárneho panelu na strechu

Všetky informácie, ktoré potrebujete vedieť, nájdete tu, od požadovaných komponentov a materiálov až po najlepšie miesta inštalácie a podrobné pokyny na obsluhu. Zoberte komponent pevnej inštalácie so sebouL-nohya vodiace koľajnice ako príklad. Komponenty potrebné na inštaláciu pevných solárnych panelov do značnej miery závisia od výrobcu, ale sú viac-menej rovnaké pre akýkoľvek spôsob inštalácie solárnych panelov. Kompletná sada obsahuje komponenty, invertorové káble, konektory MC4, L kolíky + vodiace lišty, držiaky z hliníkovej zliatiny atď. a hlavne stavebné náradie. Pri tomto type inštalačného systému je potrebné vyvŕtať otvory v spojovacích častiach a upevniť ich na montážne vodiace lišty, aby bola celá konštrukcia pevne nainštalovaná na streche. Sada inštalačných súprav podporných držiakov môže dobre splniť túto požiadavku na inštaláciu. Ďalšie spôsoby inštalácie zahŕňajú inštaláciu skrutiek a inštaláciu tlakového bloku. Okrem nich si treba pripraviť aj tieto pomôcky: • Kľúč • sada štvorhranná • nepremokavá plachta atď.

Tento kufrík využíva hliníkové materiály s nohami v tvare L a vodiacimi lištami. Tento materiál sa vyznačuje vysokou pevnosťou, nízkou hmotnosťou a odolnosťou proti korózii. Hliníkové materiály sa ľahko spracovávajú na rohové materiály, ktoré sú vhodné pre bežné nástroje a ľudí, ktorí nie sú až takí profesionálni. Hliník je navyše kompatibilný s rámami väčšiny solárnych panelov, takže si ich rodiny môžu nainštalovať sami bez toho, aby museli volať profesionálov.

Nasledujú podrobné kroky inštalácie:

Pred inštaláciou strešného solárneho systému si pozorne prečítajte celý tento návod.

*Prísne dodržiavanie pokynov na inštaláciu riešenia montáže na strechu s L-nohami splní konštrukčné požiadavky produktu a bude v súlade s príslušnými normami. Počas inštalácie dbajte na dodržiavanie príslušných bezpečnostných predpisov a venujte pozornosť príslušným regionálnym predpisom.

Inštalatéri by mali dodržiavať nasledujúce normy.

1. Dodržiavajte všetky príslušné miestne alebo národné stavebné predpisy vrátane tých, ktoré môžu nahradiť túto príručku;

2. Uistite sa, že produkty, ako sú konzoly, sú vhodné pre špecifické inštalácie a prostredia inštalácie;

3. Použite príslušenstvo dodané našou spoločnosťou a inštalačné nástroje, ktoré si prinesiete. (Naša spoločnosť nepreberá žiadnu zodpovednosť za konštrukciu s použitím náhradného príslušenstva);

4. Ako recyklovať: Dodržiavajte miestne predpisy;

5. Prevádzkový personál: Zabezpečte najmenej dvoch profesionálnych inštalatérov solárnych panelov;

6. Zabezpečte, aby inštaláciu elektrických súvisiacich zariadení dokončili profesionálni elektrikári;

7. Zabezpečte bezpečnú inštaláciu elektrických komponentov poľa solárnych panelov.

Hlavné vlastnosti

a. Používa sa hlavne na farebné oceľové škridlové strechy v tvare rebríka podopierané drevenými alebo oceľovými nosníkmi

b. Ľahký dizajn, odolný a krásny, ľahko sa montuje a rýchlo sa inštaluje

c. Vhodné pre všetky druhy rámových a bezrámových inštalácií solárnych panelov na trhu

d. Komponenty sú vopred zmontované v továrni a primerane zabalené, aby sa ušetril čas inštalácie na mieste

1. Popis

Tento systém využíva príslušenstvo z hliníkovej zliatiny,hliníkové koľajnicea nerezových svorníkov a je vhodný pre farebné oceľové škridlové strechy v tvare rebríka podopierané drevenými trámami alebo oceľovými trámami.

Pred inštaláciou systému si pozorne prečítajte nasledujúce pokyny na inštaláciu. A počas inštalácie dodržiavajte miestne zákony.

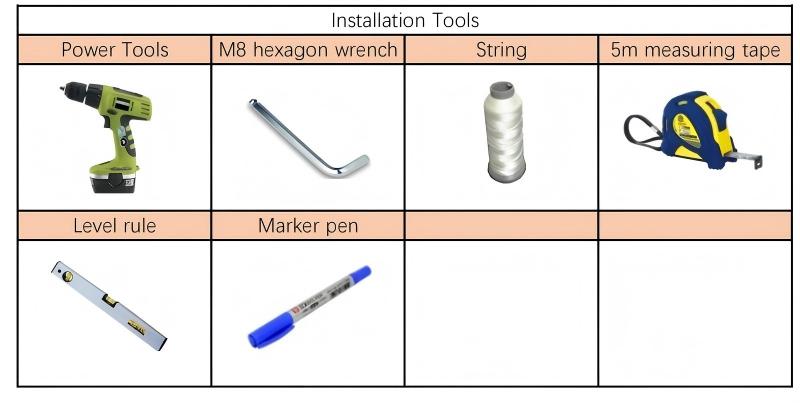

2. Inštalačné nástroje

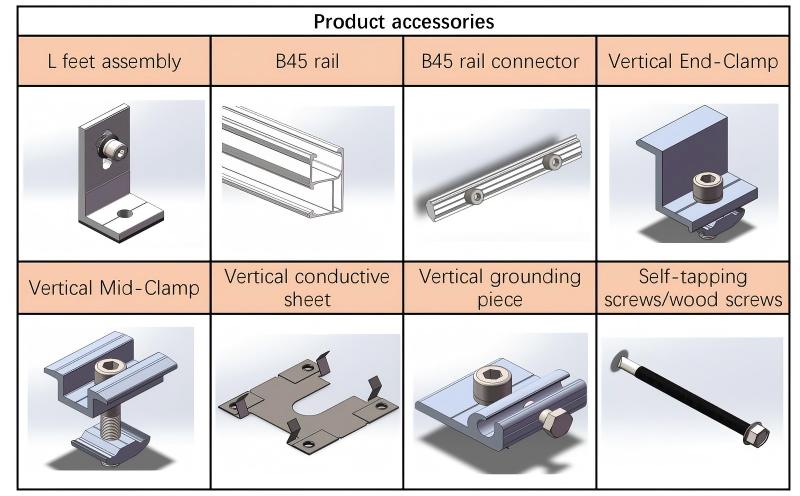

3. Príslušenstvo k produktu

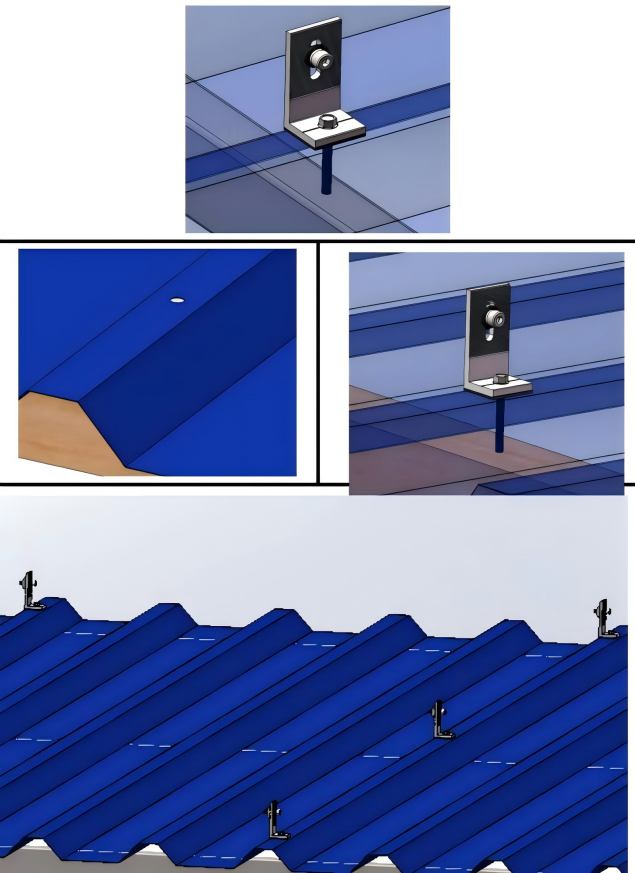

4.1 Inštalácia nohy L

Podľa materiálu nosného nosníka použite samorezné skrutky (nosný nosník je oceľový nosník) alebo skrutky do dreva (nosný nosník je drevený nosník) na inštaláciu a upevnenie zostavy L-nožičiek na vrchole trapézovej oceľovej dlaždice.

PS: Ak sú väznice nesúce trapézové oceľové škridly vyrobené z drevených trámov, je potrebné vopred pomocou vŕtacieho nástroja vyvŕtať do farebných oceľových dlaždíc malý otvor φ6 mm, aby sa uľahčilo vloženie skrutiek do dreva.

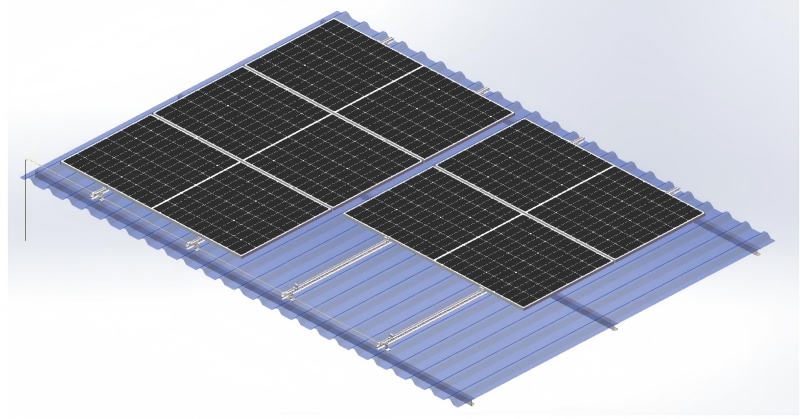

Usporiadajte podľa nákresu a nainštalujte zostávajúce zostavy L-nožičiek vyššie uvedeným spôsobom.

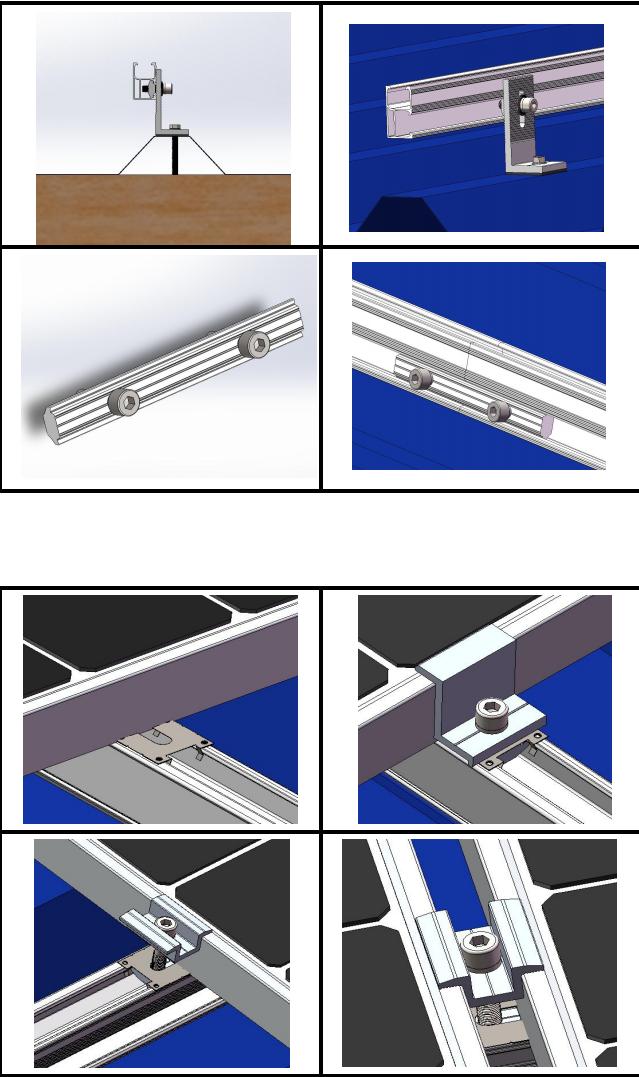

4.2 Inštalácia koľajnice B45

Upravte smer vlnitého povrchu koľajnice B45 tak, aby bol zarovnaný s vlnitým povrchom už nainštalovaného a upevneného komponentu L nožičiek, a pomocou šesťhranného kľúča M8 utiahnite šesťhrannú skrutku na háku, aby ste zaistili koľajnicu.

Nainštalujte spojku koľajnice do polohy spoja koľajnice a pomocou šesťhranného kľúča M8 utiahnite šesťhranné skrutky na spojke koľajnice, aby ste zaistili spoje na oboch koncoch.

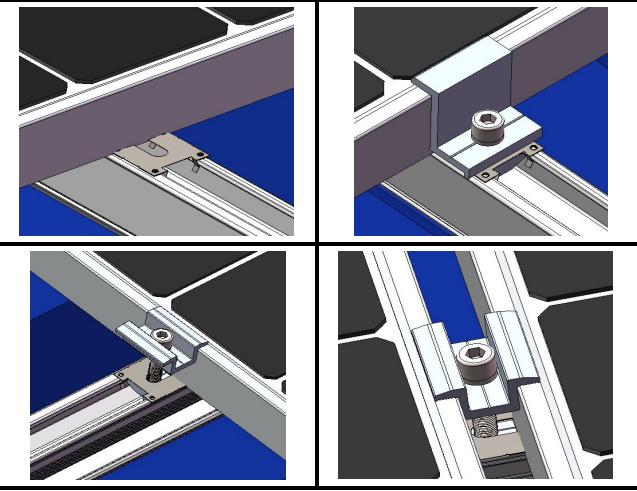

4.3 Inštalácia solárnych panelov

Umiestnite solárny panel na koľajnicu, upravte polohu koncovej zostavy a upevnite ju koncovou svorkou (ak je vybavená vodivou fóliou, zatlačte vodivú fóliu do drážky koľajnice, upravte polohu a stlačte jeden koniec vodivej platne s kovovým rámom solárneho panelu).

Po nastavení polohy stredného solárneho panelu ho zafixujte pomocouStredná svorka(ak je vybavený vodivou fóliou, zatlačte vodivú fóliu do drážky koľajnice a po nastavení polohy použite kovové rámy solárnych panelov na oboch stranách na zatlačenie dvoch koncov vodivej fólie)

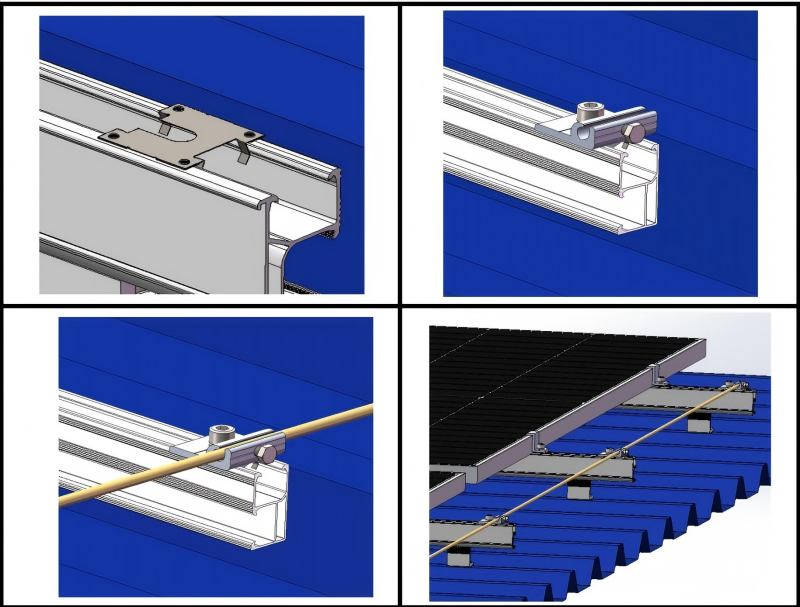

4.4 Inštalácia uzemňovacej armatúry

(1) Nainštalujte vodivú vrstvu na koniec koľajnice.

(2) Potom nainštalujte uzemňovací komponent.

(3) Nainštalujte uzemňovacie svorky na konce zostávajúcich koľajníc.

(4) Cez tieto uzemňovacie svorky prevlečte medený drôt, utiahnite šesťhranné skrutky a nakoniec uzemnite uzemňovací medený drôt.
