Systém upevnenia strešného háku na dlaždice

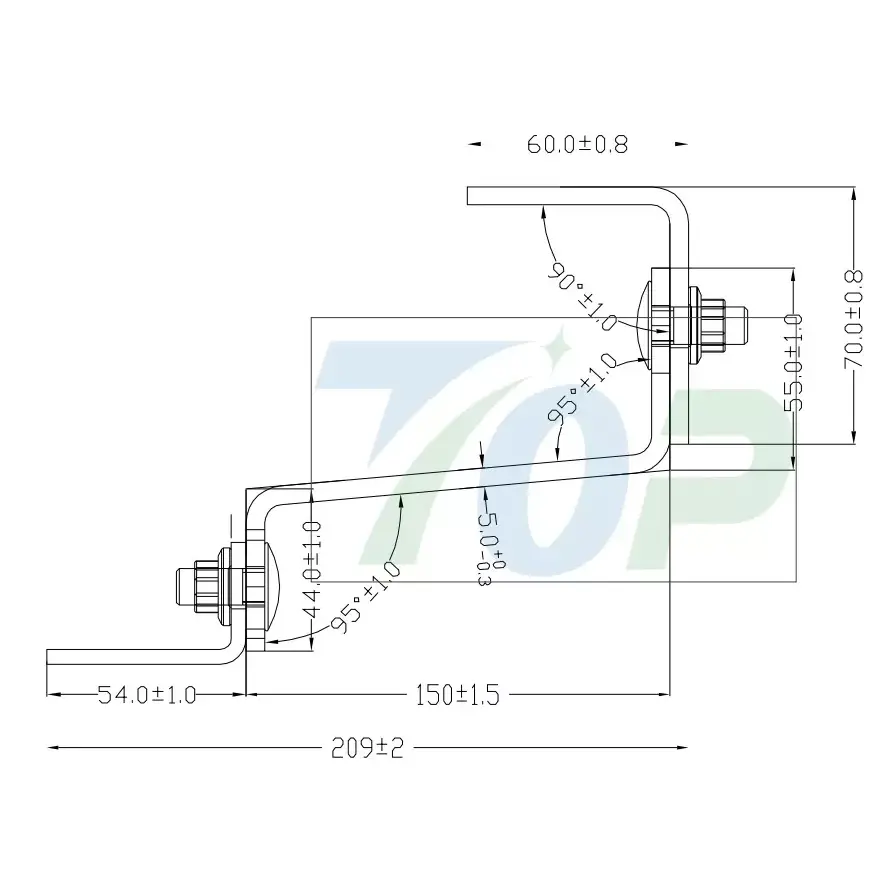

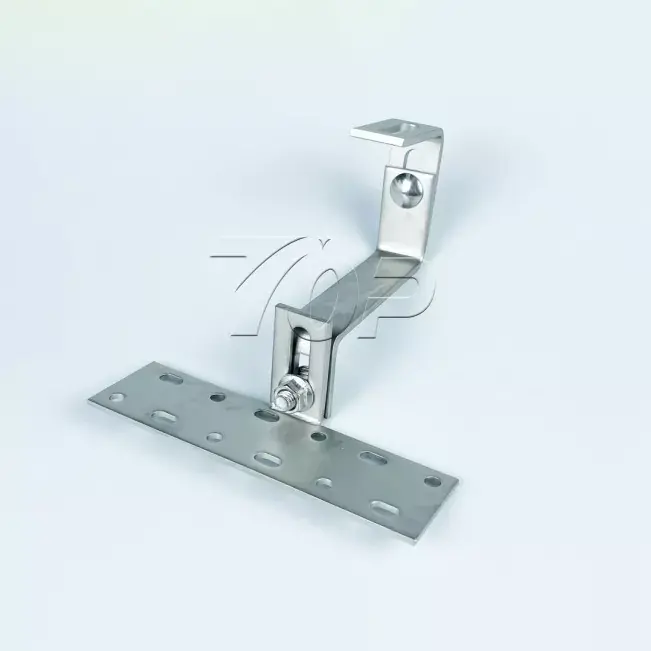

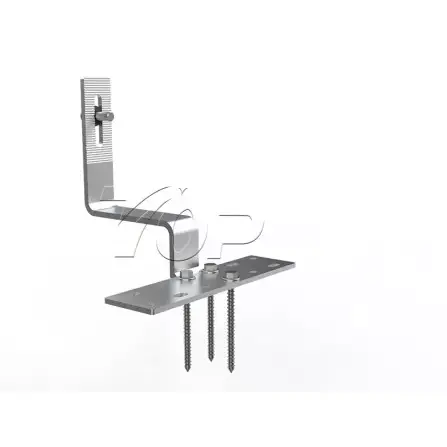

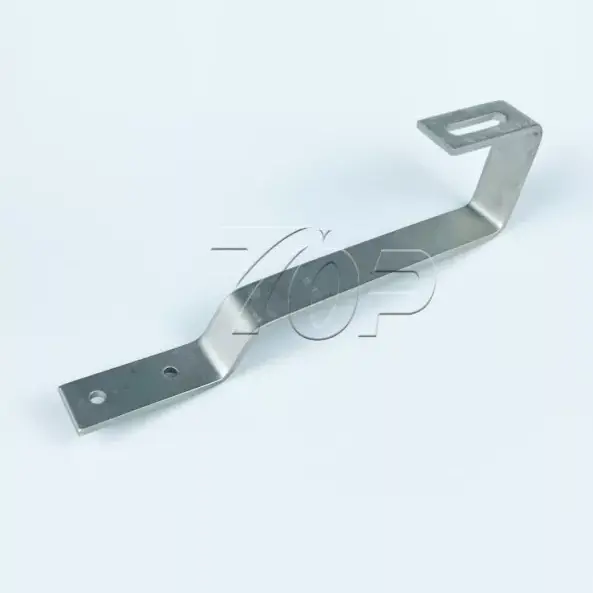

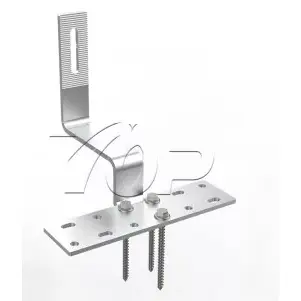

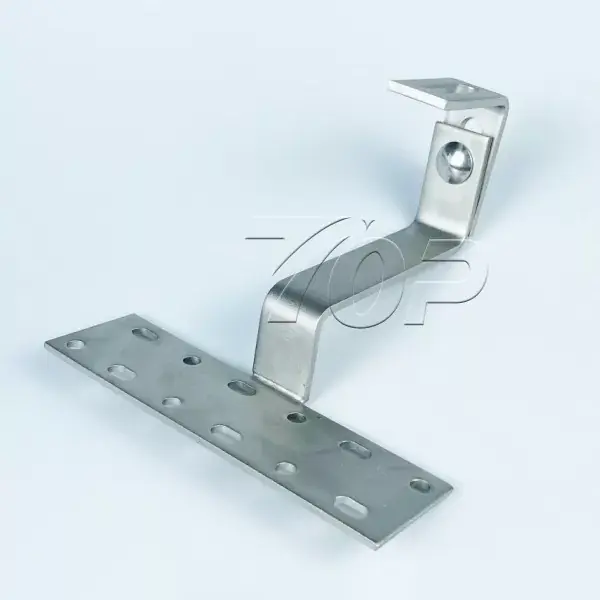

Hľadáte spoľahlivého výrobcu a dodávateľa v Číne? Nehľadajte ďalej! Topfencesolar je popredná továreň ponúkajúca vysokokvalitný montážny systém na strešné háky. Dizajn strešného háku Topfencesolar, číslo dielu: TF-AHK-H12 je dvojvýškovo nastaviteľný dizajn, nerezová oceľ s hrúbkou 5 mm, dĺžka od 120 do 150 mm.

Technické požiadavky:

1. Prechody zvaru sú rovnomerne husté, s nádherným povrchom, bez podrezania, praskliny alebo diery atď.

2. Sekcie sú ploché bez ostrých hrán, ostrých rohov alebo otrepov atď.

3. Neidentifikovaná tolerancia je implementovaná podľa stupňa M (GB/T 1804-2000).

4.Žiadna značka pre pravý uhol.

5.Povrchová úprava sa vykonáva podľa požiadaviek zákazníka.

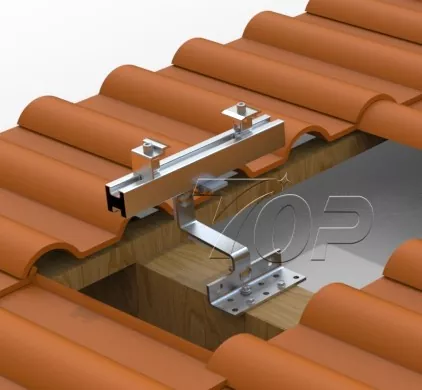

Na rozdiel od tradičnej montáže na zem, riešenie montáže na strechu účinne zvyšuje mieru využitia solárnej energie. Systém montáže háku na strešnú krytinu od spoločnosti Topfencesolar je populárny v rezidenčných a komerčných solárnych elektrárňach. Riešenie pomocou špeciálneho tvaru háku navrhnutého na základe škridlovej strechy, montáž na strešný drevený trám, tvar ohybu tela háku je 100% bezdotykové lepenie na strechu bez poškodenia škridiel. A tento dizajn by mohol bezpečne udržať pôvodnú strechu bez prieniku na strechu a znížiť minimálne riziko úniku vody.

Materiál:

Konštrukcia montážneho systému strešného háku Topfencesolar sa skladá hlavne z nehrdzavejúcej ocele, udržiavame vysokú kvalitu a trvanlivosť pri dlhodobom používaní s viac ako 25-ročným používaním. Materiál je nehrdzavejúca oceľ SUS304. A systém kombinujúci hliníkové koľajnice Al6005-T5 na silnú podporu solárnych panelov na streche.

Povrchová úprava koľajničky pre tento hák: hliník s povrchovou úpravou eloxovaním ≥ 15 μm.

Výkon: udržiavanie hliníkových konštrukcií vynikajúcej antikoróznej ochrany pri rôznych náboženských aplikáciách a dokonca aj v komplikovanom klimatickom prostredí.

Certifikáty: Háčik Topfencesolar vyhovuje SGS/CE/TUV a kvalita výroby spĺňa štandard SGS.

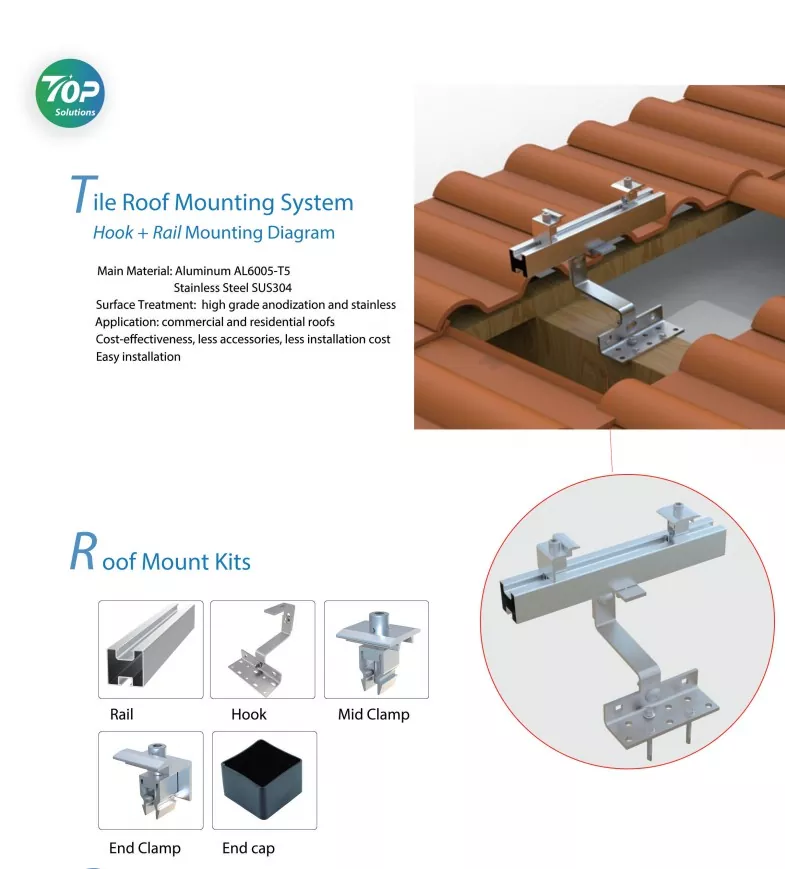

Komponenty strešných hákov na škridly:

Blikajúce: gumené

Rameno háčika: oceľ SUS304

Upevňovacie prvky: skrutky/ samorezný kolík

Koľajnicové svorky: Stredná svorka/Koncová svorka

Výhody:

Výhodou tejto rýchlej inštalácie strešných hákov Topfencesolar je, že sa rýchlo inštaluje s najnižšími nákladmi a robí minimálne zmeny v pôvodnej štruktúre strechy. Takže tento systém uchytenia na hák má vysokú estetickú príťažlivosť, aby ladil so strechou.

Máme tiež čierne farebné možnosti, ktoré sú tiež známe na európskom trhu.

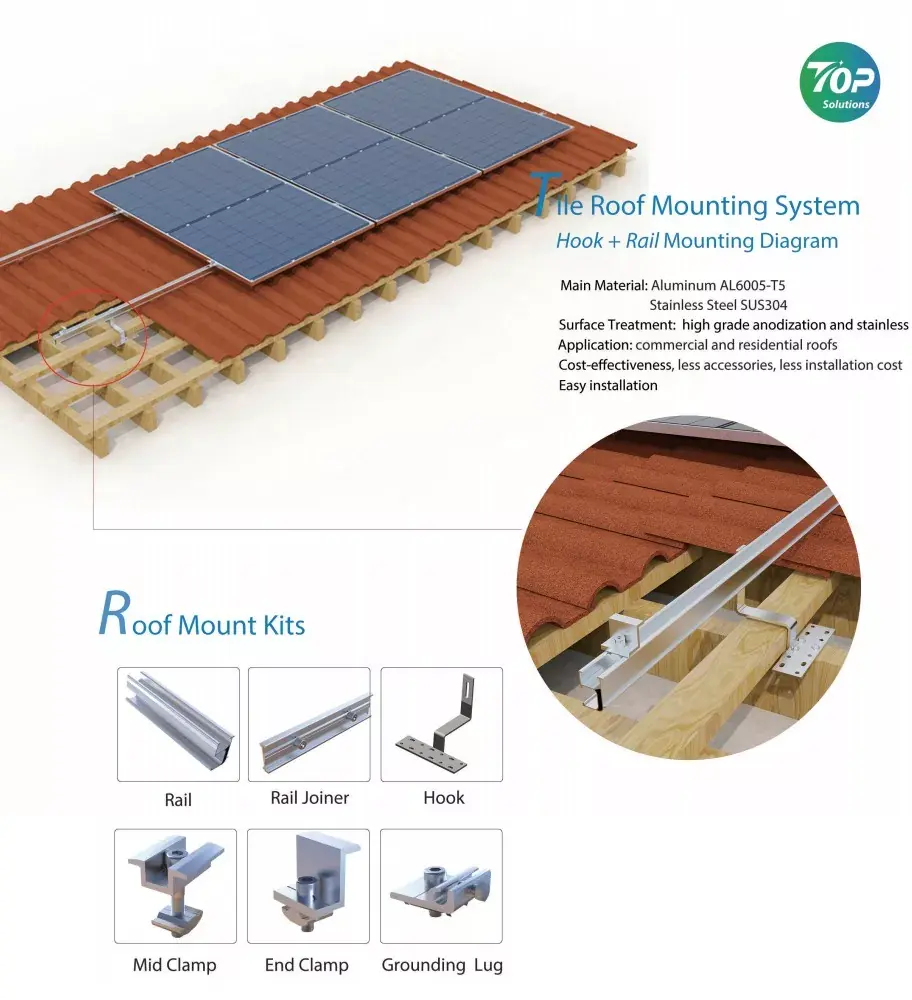

Aplikácia je vhodná pre strešný montážny systém solárneho panelu. Detailný model obsahuje montážne konzoly na strešný hák solárnych škridiel + montáž hliníkových koľajníc.

Kroky inštalácie:

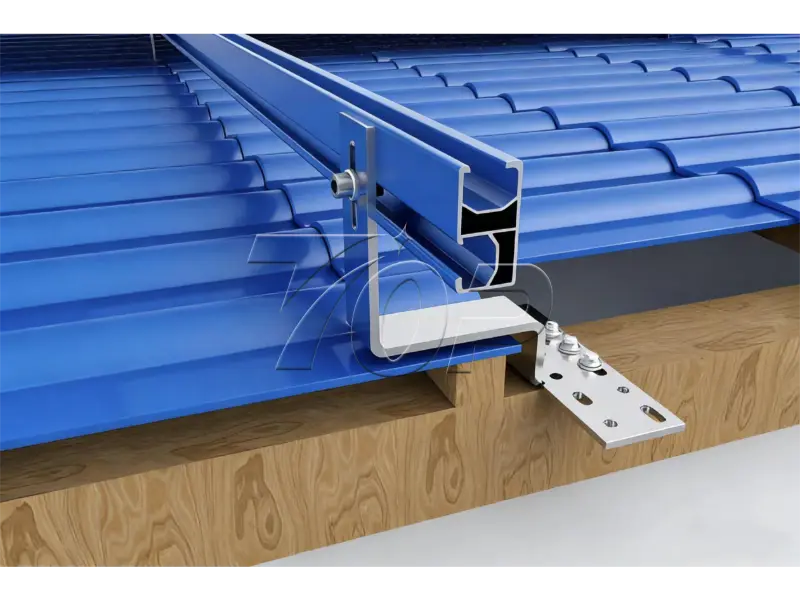

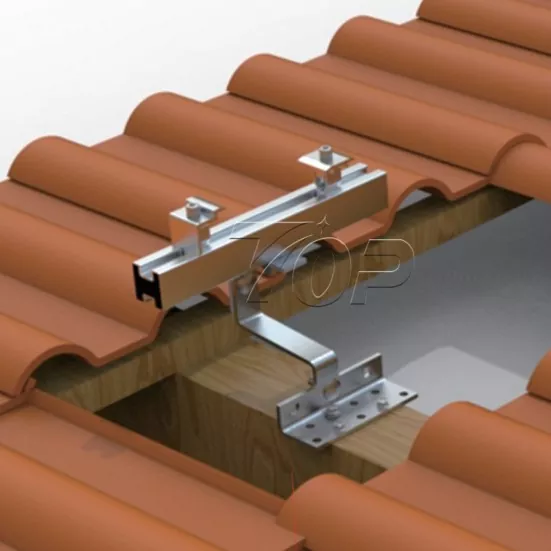

Prvý krok: Kompletná systémová konštrukcia na škridlovej streche je pomocou skrutiek alebo skrutiek upevnená koľajnicovým háčikom na drevený nosník strechy.

Druhý krok: Montáž hliníkových koľajníc Topfencesolar na háky, rôzne koľajnice sa spoja pomocou spojok koľajníc.

Tretie kroky: Keď sú všetky strešné háky pripravené a hliníkové koľajnice na nich pripevnené, pripravte sa na montáž solárnych panelov. Pred montážou FV panelov potvrďte rozloženie panelového poľa s tímom technikov Topfencesolar, aby ste dokončili inštaláciu vertikálnej alebo krajinnej orientácie. Potom vložte FV panely do 1 rwo so 4-14 alebo viacerými panelmi po jednej sade, alebo dva panely do jedného radu, 4-20 jednotiek solárnych panelov do jedného stĺpca na koľajniciach. Počet riadkových a stĺpových panelov závisí od veľkosti strechy a od slnečnej strany. O odborných detailoch, ako navrhnúť rozloženie solárnych panelov na vašej streche a aký výkon môže vaša strecha nainštalovať na strechu, sa môžete poradiť s tímom energetických inžinierov TOPrfence.

Štvrté kroky: Pripojenie solárnych panelov na hliníkových koľajniciach s Topfencesolar Mid-clmaps a ukončenie s End-clmaps na bezpečné zabezpečenie týchto solárnych panelov na škridlových strechách.

Faktory ovplyvňujú návrh konštrukcie a montáž solárnych panelov:

1. Veľkosť strechy – rozhoduje o výkonovej kapacite, akú veľkú by ste mohli nainštalovať na vašu budovu.

2. Typ strechy: rôzne typy striech majú rôzne montážne riešenia. Šikmá škridlová strecha výber hákov s koľajničkami je jedným z najlepších riešení, nižšia cena, vysoká pevnosť podopretia solárnych panelov a ľahká konštrukcia dobrá pre bezpečnosť zaťaženia strechy. Ale ako pri plechovej streche alebo betónovej streche je potrebné zvoliť L nohy + koľajnicovú konštrukciu alebo balastové systémy atď. Poraďte sa s tímom inžinierov Topfencesolar.

3. Rozmery solárnych panelov a výkon každého panela. Súvisí to s hmotnostným zaťažením konštrukcie.

4. Rýchlosť vetra. Konštrukcia systému montáže háku na strešnú krytinu musí byť dostatočne pevná, aby odolala vetru od 2 m/s do 70 m/s (priemerná rýchlosť vetra počítaná štandardne 3 sekundami).

5. Materiál konštrukcie: v súčasnosti sa v montážnych konštrukciách najčastejšie a najznámejšie používajú oceľ a hliník, pre strešnú konštrukciu je potrebné zvoliť ľahký materiál, takže najlepšou voľbou je Almuminun. Od Topfencesolar je solárny hliník Al6005-T5 kvalitnejší ako trh.

Výhody

1. Strešné háky so šikmou škridlou pre solárny montážny systém navrhnuté spoločnosťou Topfencesolar majú jednoduchú montáž, menej držiakov a rýchlu inštaláciu.

2. Naše súpravy strešných hákov majú vysoko kvalitný proces eloxovania a povrchovú úpravu z nehrdzavejúcej ocele. Podpora dlhodobého používania.

3. Optimalizovaný dizajn s menším počtom príslušenstva znamená nižšie náklady. Na miestach stačí menej inštalačnej práce, aby sa znížili náklady na inštaláciu.

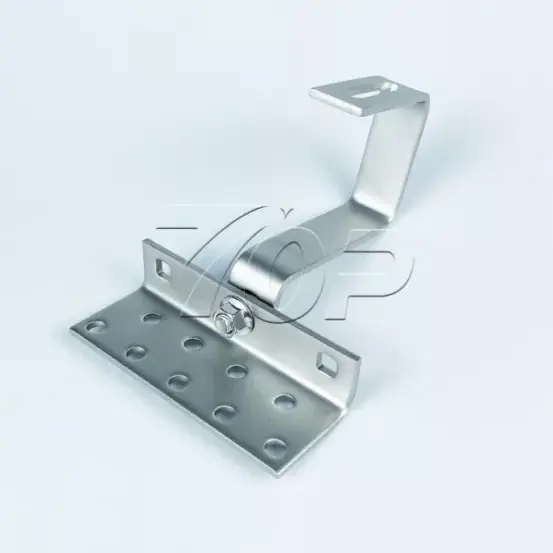

4.Topfencesolar má sériu rôznych typov hákov s možnosťou podpery nastaviteľnej pre splnenie rôznych škridlových striech a pokrývajúcich Nemecko, Poľsko, Rakúsko, Španielsko alebo Japonsko, Indonéziu atď. Trhy.

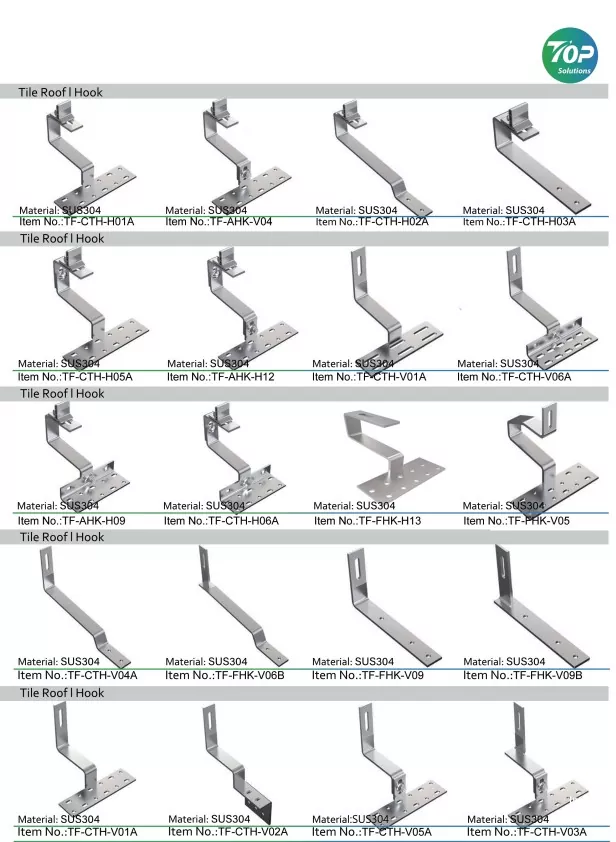

Viac možností rôznych tvarov a typov háčikov:
