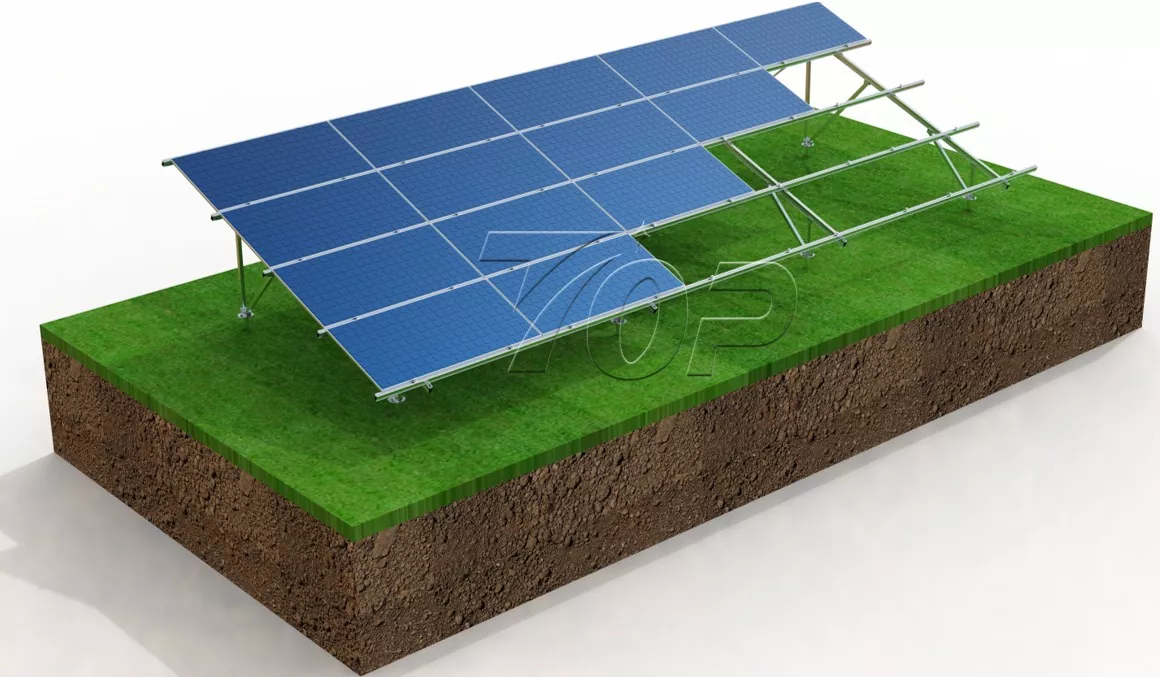

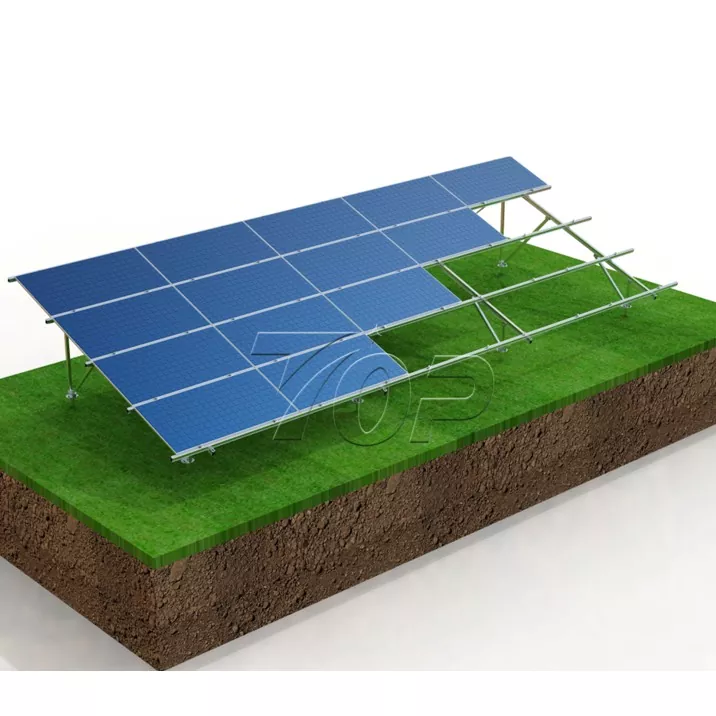

Hliníkový zemný solárny montážny systém

Ako profesionálny čínsky výrobca a dodávateľ, Topfencesolar dizajn hliníkového zemného solárneho montážneho systému s odolnosťou proti vetru do max. 60 m/s a nosnosť snehu do max. 1,4 kN.

Ako je to s výsledkom odolnosti voči korózii a hrdzi?

Hlavné materiály nášho systému, ako je stĺpik, nosník, zadné sily a koľajnice, sú vyrobené z hliníka Al6005-T5/T6 s vynikajúcim antikoróznym výkonom vďaka povrchovej úprave ≥10μm. Eloxovanie zaisťuje dlhodobú odolnosť v drsnom prostredí.

Zatiaľ čo naše spojovacie prvky upevňovacieho systému sú vyrobené z SUS304 s vynikajúcou účinnosťou ochrany proti korózii nižšie.

Kompletný dizajn zemných solárnych montážnych držiakov typu W je založený na životnosti viac ako 25 rokov so zárukou 10 rokov.

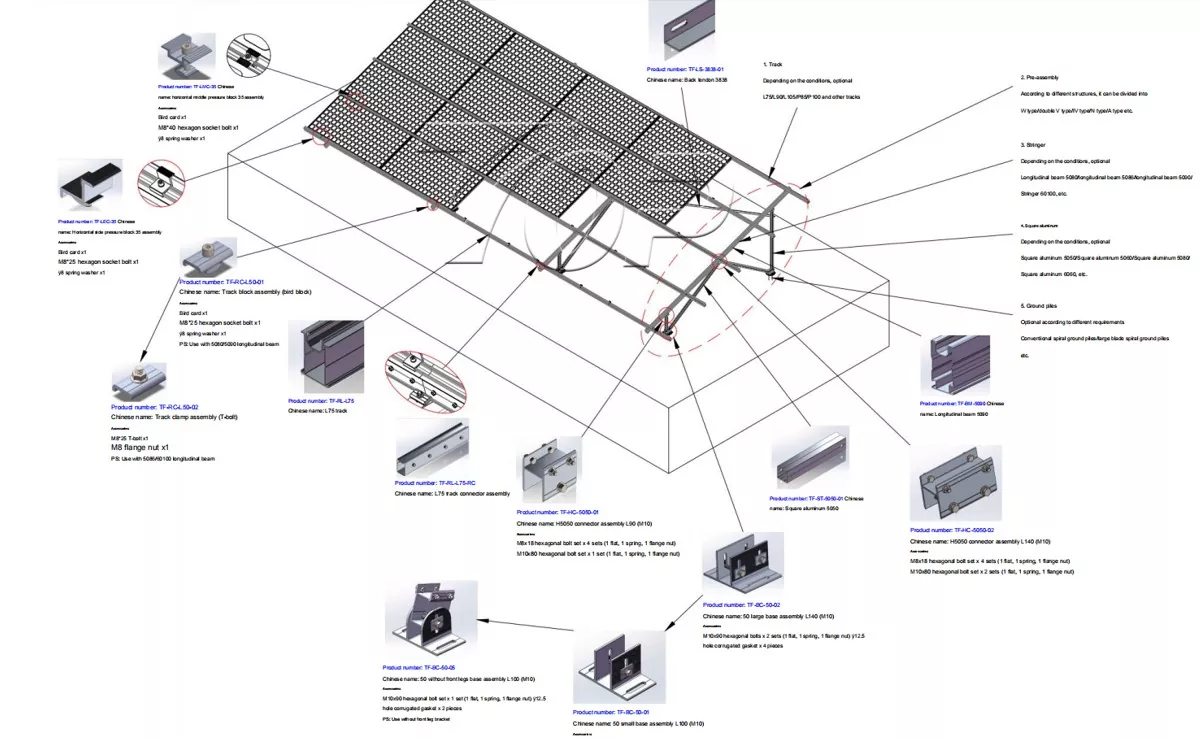

Štrukturálne zloženie

Základňa  /H stĺpikový konektor/koľajnice /konektor koľajnice/nosník /skrutka /matica /skrutka /podložka/

Kotva atď.

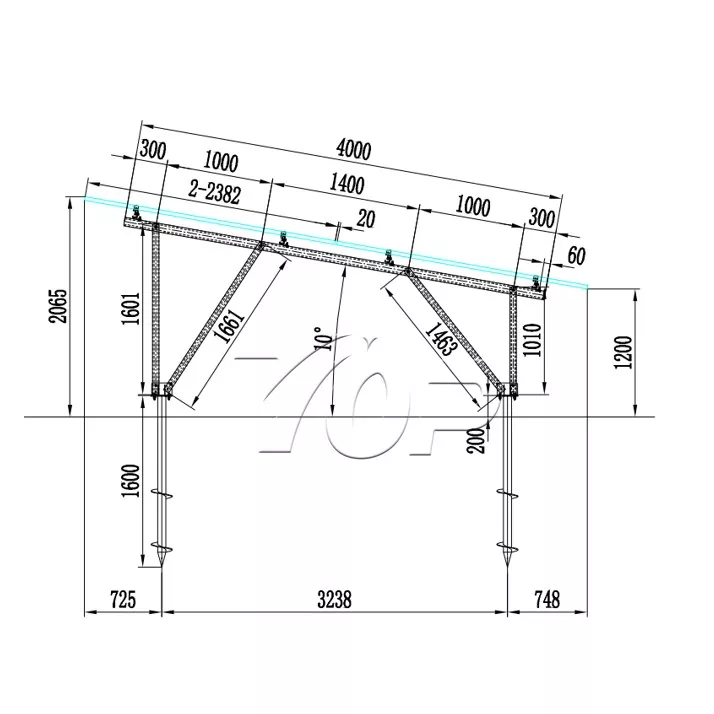

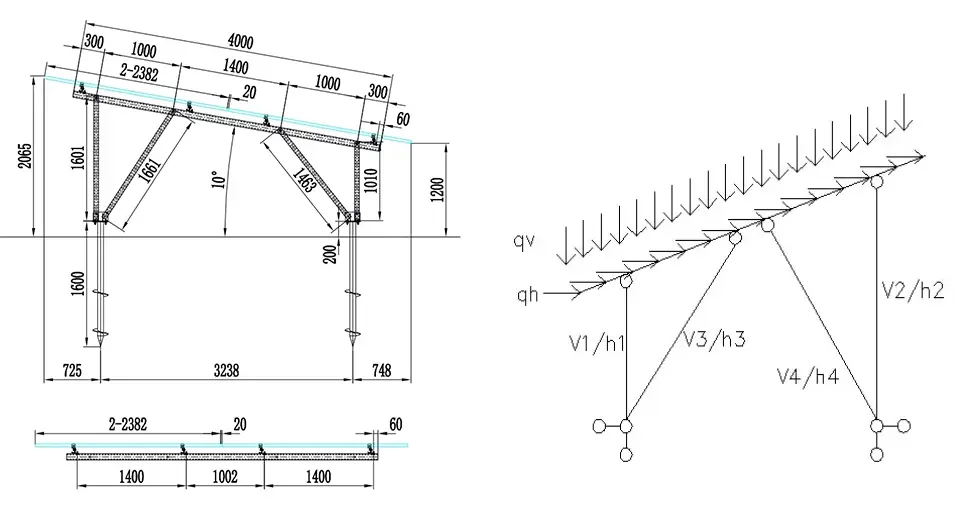

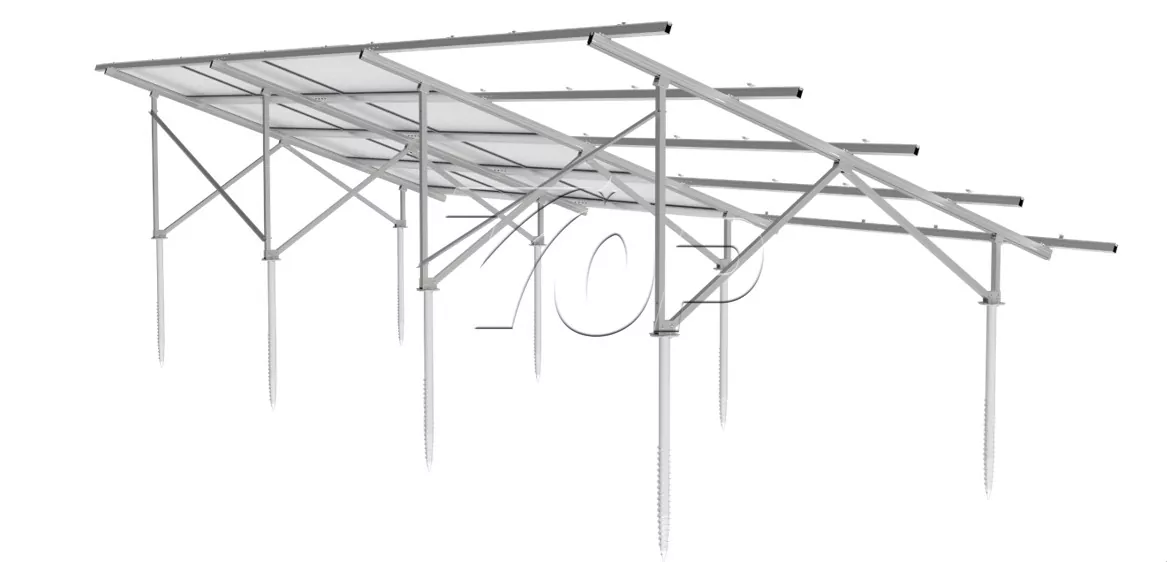

Nižšie je uvedený kompletný súbor návrhu systémového diagramu pre referenciu.

Ako si vybrať správny základ pre podporu vášho solárneho systému?

Na základe rôznych typov základov by sa mali zvoliť vhodné spôsoby inštalácie.

Ako napríklad:

Betónové základy

Základy zemných skrutiek

Pile-hnané základy

Odolný hliníkový pozemný solárny regálový systém zohľadňuje najmä požiadavky na únosnosť pôdy

Prispôsobenie svahu

Ochrana proti korózii

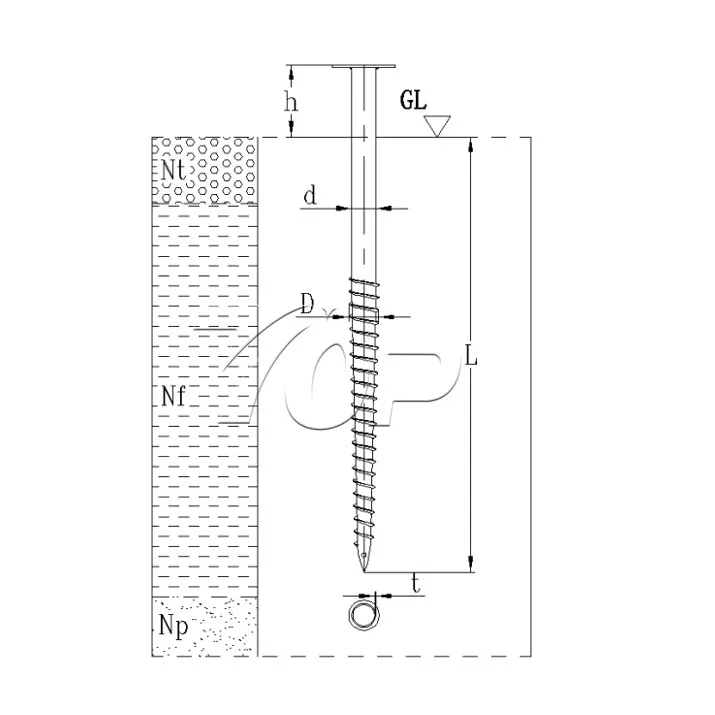

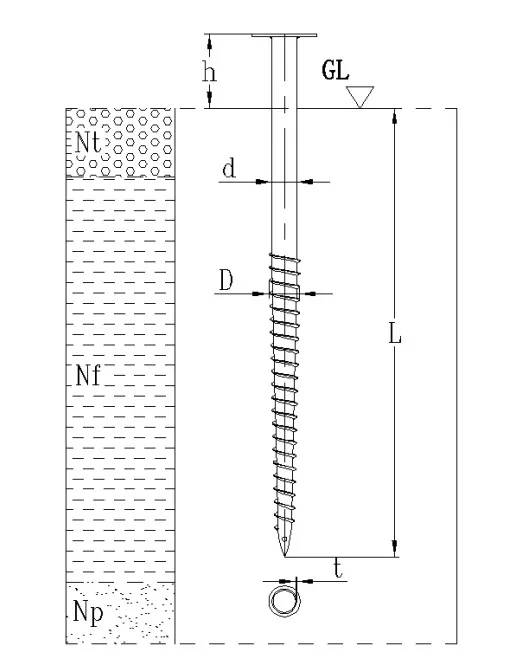

Zoberme si napríklad Helical Piles:

Pre profesionálny výber kontaktujte tím technikov Topfencesolar.

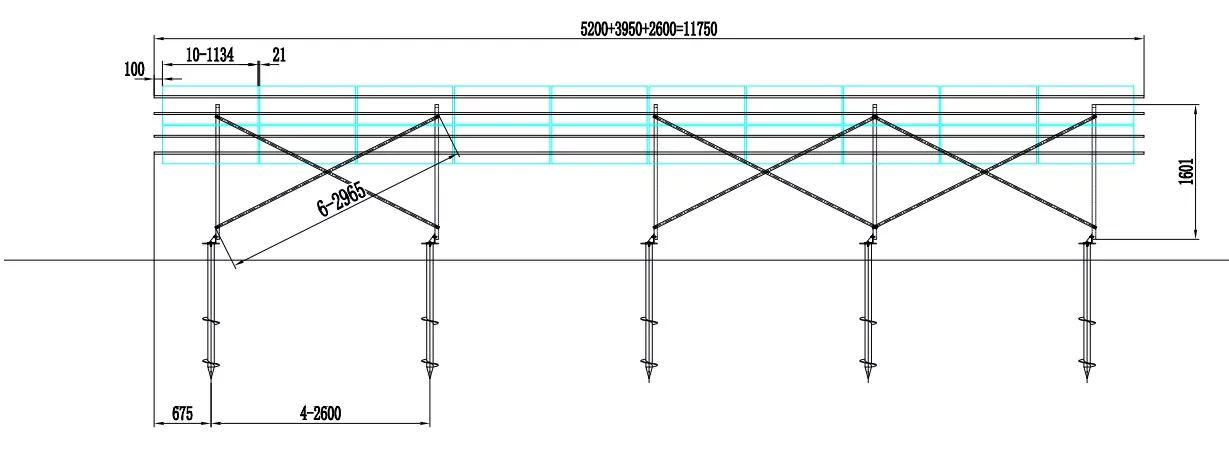

Rozloženie poľa solárnych panelov závisí od veľkosti krajiny a situácie na mieste.

Normálne by sa dalo zvážiť

2(riadok)* 10-24(stĺpec) , presná bude navrhnutá na základe vašich stránok.

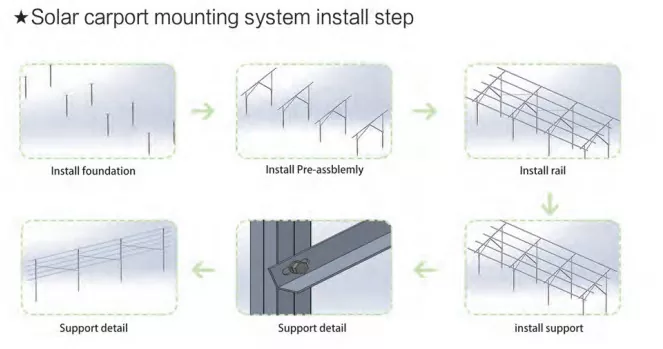

Indikácie inštalácie:

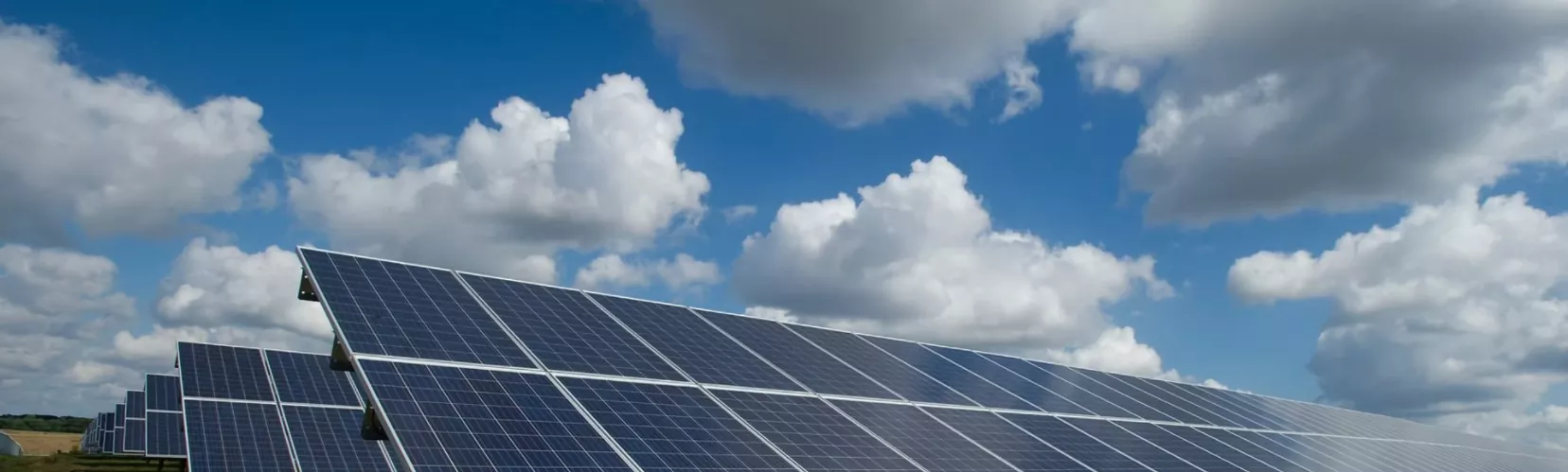

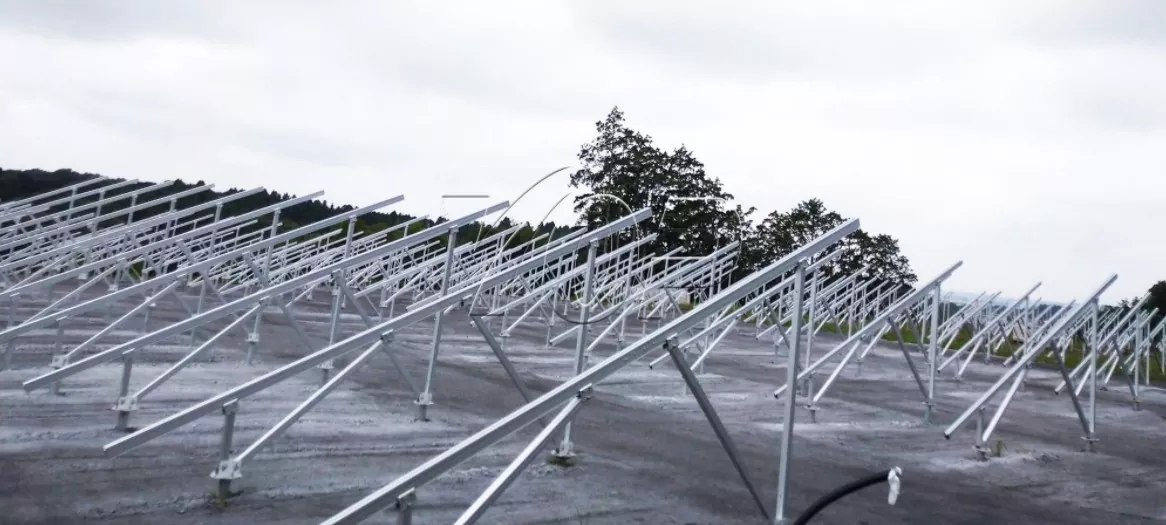

Foto skutočných prípadov pre referenciu.
