Priestorovo optimalizovaná vyvýšená konštrukcia solárnych stojanov | Prípadová štúdia Manila

Projekt zvýšenej strešnej solárnej platformy | Manila, Filipíny

Tento projekt demonštruje, ako Top Fence Solar úspešne vyriešil vážne priestorové obmedzenia na streche a problémy s rušením infraštruktúry pre komerčnú budovu v Manile na Filipínach.

Poloha

Manila, Filipíny

Materiál konštrukcie

Oceľ žiarovo pozinkovaná / Oceľ s povlakom Al-Mg-Zn

Typ riešenia

Zvýšená strešná solárna platforma

Cieľový problém

Prekážky strešnej infraštruktúry a obmedzený priestor na inštaláciu

Úvod projektu

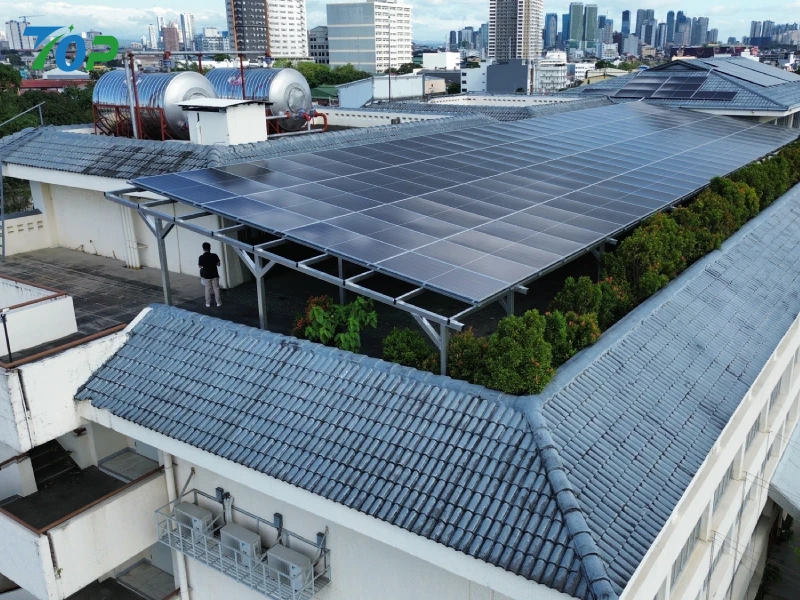

Cieľová strecha bola silne obsadená chladiacimi vežami, vodnými nádržami, systémami vedenia káblov, a údržbárskych chodníkov, ponechávajúc nedostatočnú využiteľnú plochu pre konvenčné fotovoltaické pole. Aby sa maximalizovalo využitie strechy bez prerušenia prevádzky budovy, navrhol Top Fence Solar prémiová vyvýšená konštrukcia solárnych regálov schopná preklenúť existujúce strešné zariadenia.

Dizajn zvýšenej plošiny vytvoril sekundárnu vrstvu solárnej inštalácie nad strechou infraštruktúry, čím sa výrazne zvýši kapacita solárneho nasadenia pri zachovaní údržby dostupnosť a prevádzková efektívnosť HVAC.

Technické najdôležitejšie

Dizajn nad hlavou

Solárna platforma bola zvýšená do optimalizovanej konštrukčnej výšky, čo umožňuje neprerušované prúdenie vzduchu okolo chladiacich systémov HVAC pri zachovaní čistého servisného prístupu pod solárne pole. Táto zvýšená konfigurácia minimalizovala vplyv tienenia a zabezpečila dlhodobú prevádzkyschopnosť strechy.

Konštrukčná integrita a bezpečnosť vetra

Vzhľadom na zvýšený expozičný profil bola konštrukcia vystužená pomocou silnej oceľovej výstuhy, optimalizované rozloženie zaťaženia a aerodynamické výpočty uhla sklonu navrhnuté tak, aby odolali silnému vetru tlakové podmienky, ktoré sa bežne vyskytujú na Filipínach počas tropických búrok a sezón tajfúnov.

Pokročilá odolnosť proti korózii

Celý nosný systém využíva žiarovo pozinkovanú oceľ a konštrukčné prvky potiahnuté Al-Mg-Zn navrhnuté pre tropické pobrežné podnebie. Antikorózna úprava zvyšuje odolnosť proti vlhkosť, vzduch naplnený soľou a dlhodobé vystavenie životnému prostrediu, čo podporuje plánovanú životnosť viac ako 25 rokov.
