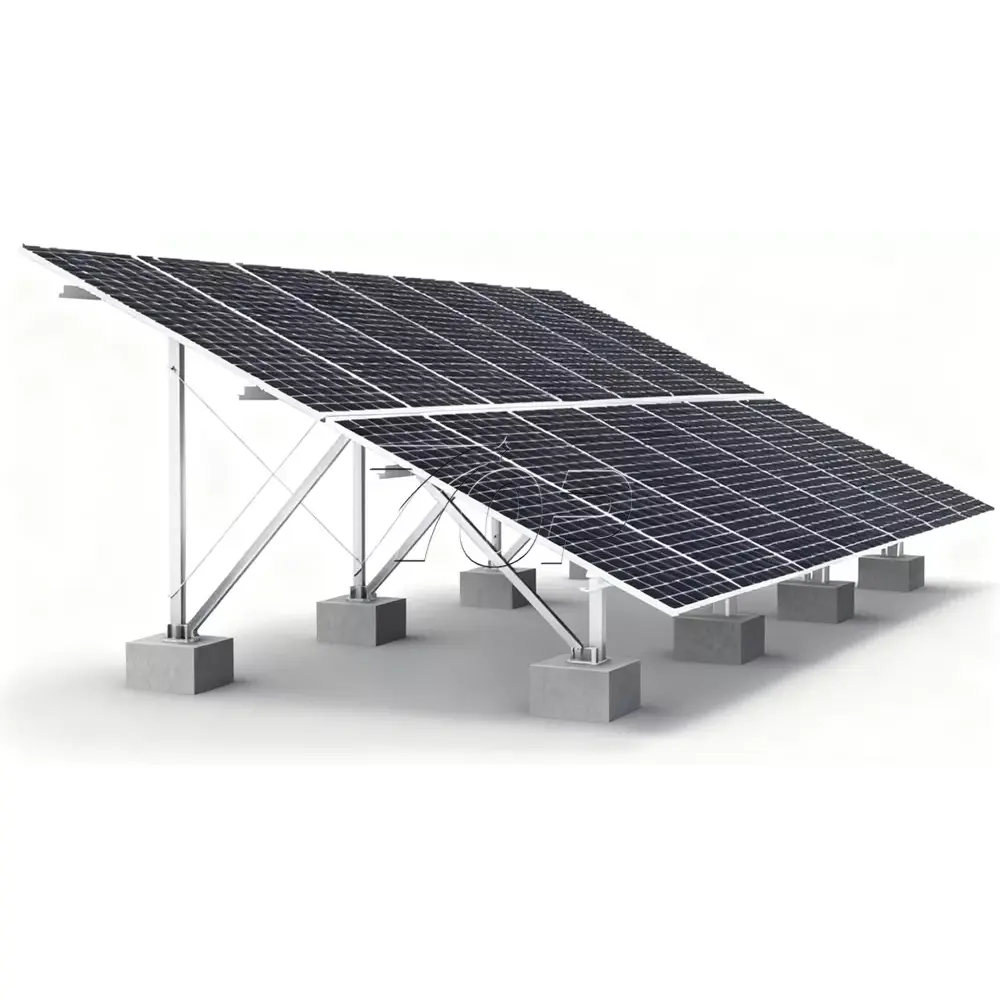

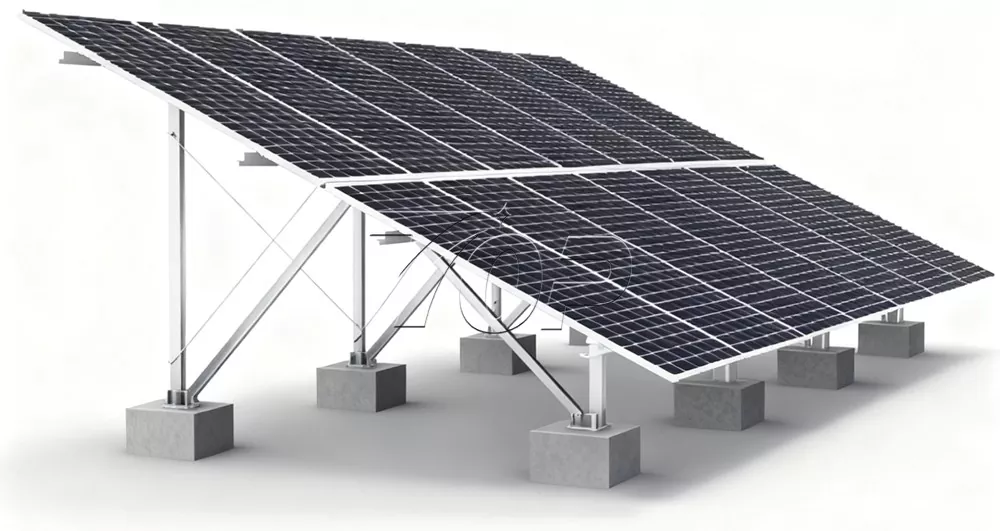

Pozemný solárny montážny regálový systém
Spoločnosť Topfencesolar sa zaoberá výrobou pozemného solárneho montážneho regálového systému a vedie dodávať solárne montážne konštrukcie a súpravy konzol po celom svete. Vzťahuje sa na štruktúru solárnych panelov, ktorá je priamo inštalovaná na vonkajšom teréne, prispôsobuje sa rôznym terénom, ako je rovina, svahy atď. A prináša výhody stabilného, spoľahlivého a odolného používania.
Názov značky:Topfencesolar
Materiál produktu:Zinok, hliník a horčík
Funkcia produktu:Ponúka stabilnú podporu solárnych panelov
Životnosť:Viac ako 25 rokov
Ako profesionálny čínsky výrobca a dodávateľ je zemný solárny montážny regálový systém značky Topfencesolar špeciálne navrhnutý na výpočet faktora zaťaženia vetrom / snehom. Na rozdiel od hliníka alebo žiarovo pozinkovanej ocele používame najnovšiu technológiu povlakovania Zn-Al-Mg pozinkovaného hliníka a horčíka.
Princíp Pozadie materiálu ZAM:
Konštrukcia zinok-hliník-horčík má vynikajúce antikorózne vlastnosti.
(Viac veľkostí ponúka možnosti)
Antikorózny princíp spočíva hlavne v synergickom efekte zliatinových prvkov: zinok ako primárny prvok obetovanej anódy koroduje prednostne pred železom, čím chráni základňu nosiča; hliník môže vytvárať na povrchu hustý oxidový film, ktorý ďalej bráni invázii korozívnych médií; horčík môže zjemniť štruktúru zŕn, čím sa zlepší odolnosť zliatiny proti korózii a mechanické vlastnosti. Vďaka tejto kombinácii viacerých zliatin majú zinok a hliník horčíkové podpery oveľa dlhšiu životnosť proti korózii ako tradičné antikorózne podpery, ako sú bežné pozinkované podpery v zložitom a drsnom prostredí. Účinne zabezpečuje dlhodobú stabilnú prevádzku solárnych panelov a iných systémov a znižuje náklady na údržbu a bezpečnostné riziká spôsobené koróziou.

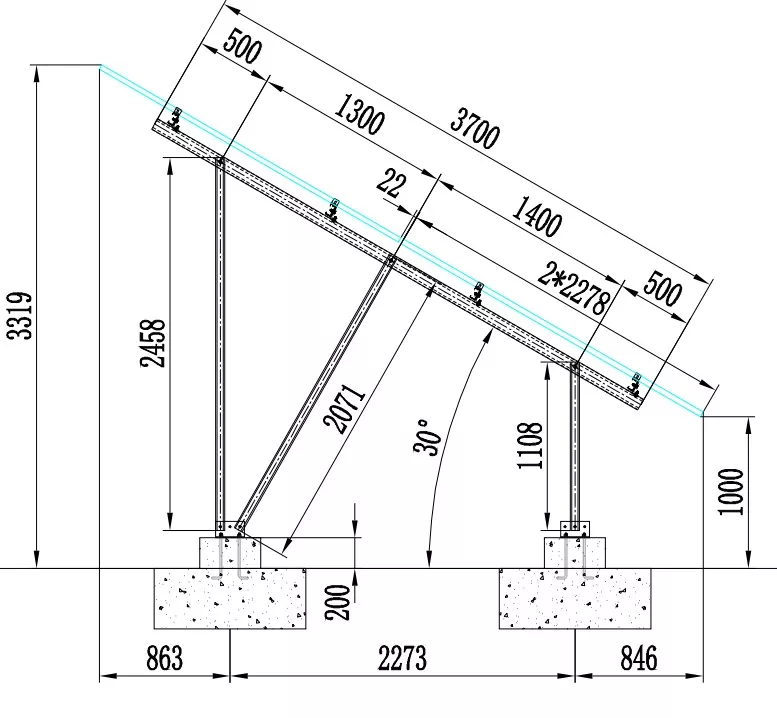

Údaje o štruktúre:
Názov konštrukcie: Solárny montážny systém z brúsenej ocele
Minimálna výška medzi spodnou časťou solárneho panelu a podlahou: 1000 mm.
Maximálna výška je 3319 mm
Uhol sklonu: 30°
Základ: betón
Rad solárnych panelov: 2 panely
Orientácia inštalácie: Vertikálna (možnosť prispôsobenia aj na výšku)

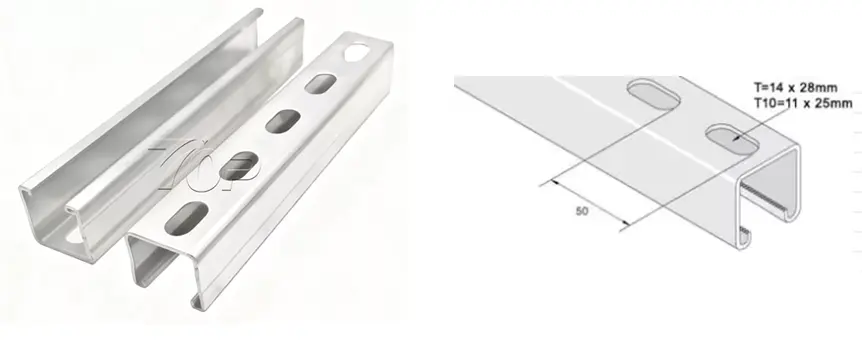

Zadné rebro: oceľ ZAM v tvare U s otvormi
Materiál: ZAM
Upevnenie: SUS304 skrutka/matice/skrutky

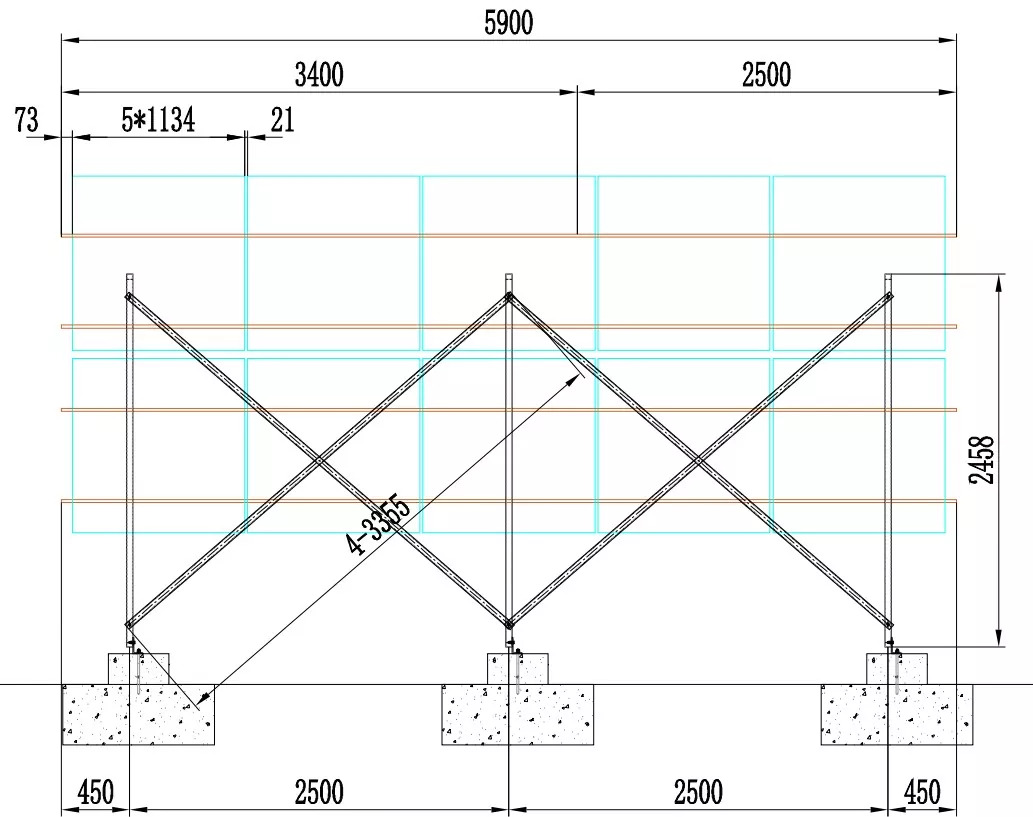

Konštrukcia a detaily pripojenia.
|
|
|
|
|
|
|
|
|
|
Štruktúra kusovníka Topfencesolar
|
Položka č. |
Meno |
Popis |
Materiál |
|
|
Beam |
3700 |
S350ZAM |
|
|
Koľajnica C80x40x15 |
3400 |
S350ZAM |
|
Koľajnica C80x40x15 |
2500 |
S350ZAM |
|
|
|
Príspevok Ctype（S dierou） |
1108 |
S350ZAM |
|
Stĺpik C (s otvorom) |
2458 |
S350ZAM |
|
|
|
Diagonálna výstuha tvaru C |
2071 |
S350ZAM |
|
|
Zadné rebro v tvare U |
3355 |
S350ZAM |
|
Zadné rebro v tvare U |
2680 |
S350ZAM |
|
|
|
Základňa Uhlová oceľ 02（Betónová základňa） |
110*70*6*190 |
S350ZAM |
|
Základňa Uhlová oceľ 02（Betónová základňa） |
110*70*6*190 |
S350ZAM |
|
|
|
Konektor |
200 |
S350ZAM |
|
|
Podpora väznice |
L80*50-1 |
S350ZAM |
|
|
Vertikálna koncová svorka - typ so zadným zámkom |
L40 |
Al6005-T5 |
|
|
Vertikálny stredný typ zámku so svorkou |
L40 |
Al6005-T5 |
Veľkosť tvaru U je možné prispôsobiť pre rôzne veľkosti.

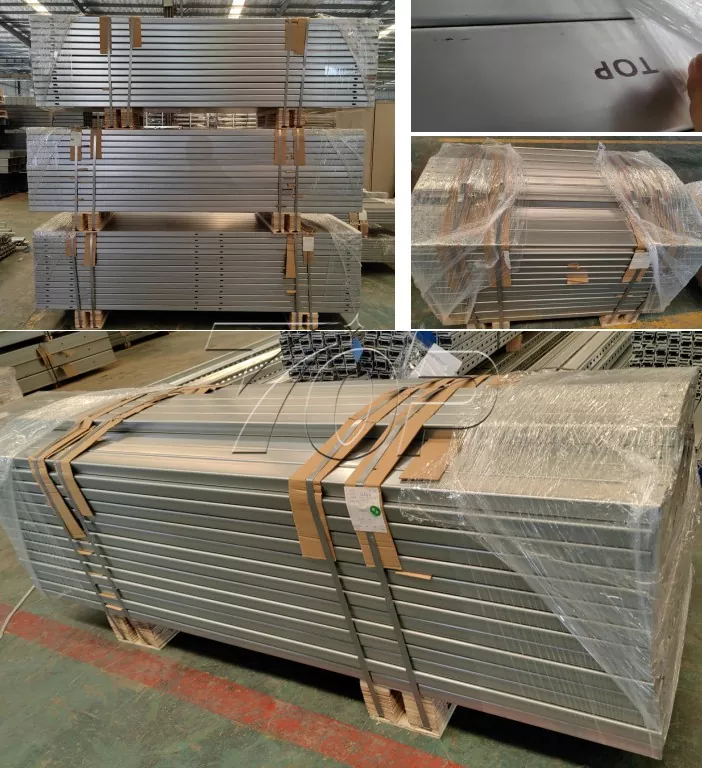

Obrázky dokončenej výroby.

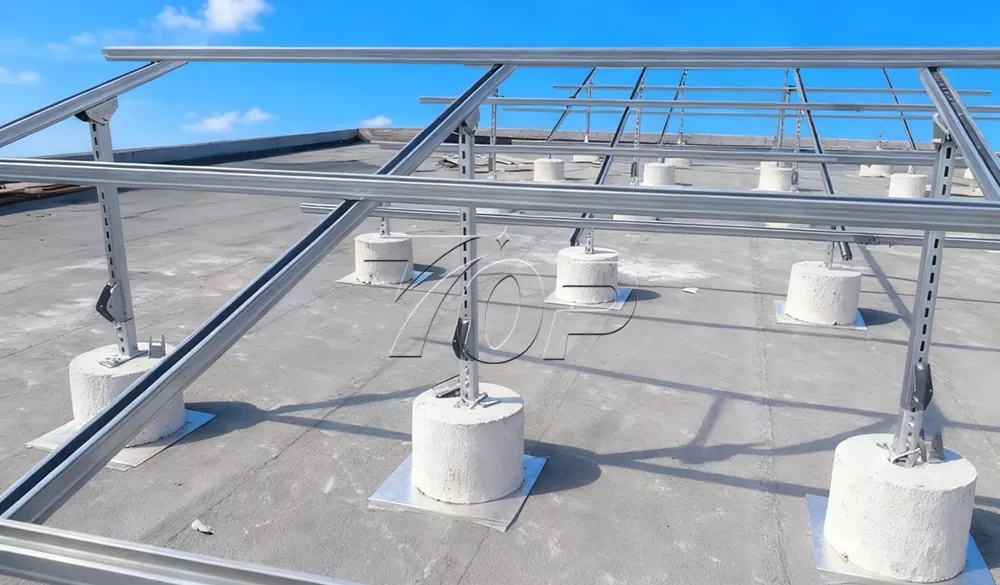

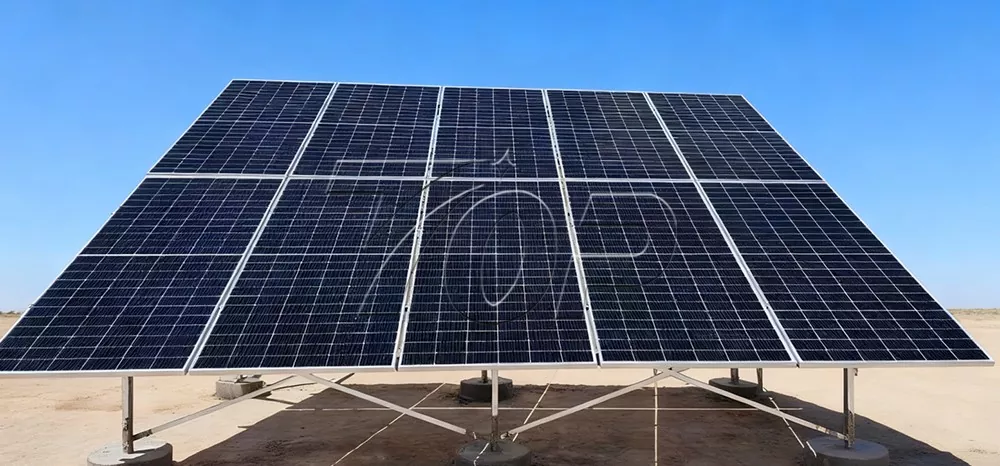

Skutočné prípady použitia
