Vystuženie PV plotu v regióne s vysokým vetrom: Technická príručka pre EPC dodávateľov a inštalatérov

Riešenia štrukturálnej výstuže pre systémy FV plotov s vysokým vetrom

Vystužené konštrukcie z hliníkovej zliatiny vs. tradičná oceľ

Výber materiálu je jedným z najdôležitejších rozhodnutíPV výstuž plotu, najmä v silnom vetre a korozívnom prostredí. Tradičné galvanizované oceľové konštrukcie, hoci sú z krátkodobého hľadiska nákladovo efektívne, často trpia zrýchlenou degradáciou v pobrežných alebo vlhkých oblastiach. Naproti tomu systémy z vysokopevnostných hliníkových zliatin ponúkajú vynikajúcu rovnováhu medzi hmotnosťou, odolnosťou proti korózii a konštrukčným výkonom.

Z technického hľadiska poskytuje hliníková zliatina (zvyčajne 6005-T5 alebo 6063-T6) vynikajúcu pevnosť v ťahu a zároveň výrazne znižuje vlastné zaťaženie základu. Toto zníženie hmotnosti priamo zlepšuje efektivitu inštalácie a znižuje náklady na prepravu – kľúčový faktor pre dodávateľov EPC, ktorí riadia rozsiahle nasadenia.

Pri spárovaní sSpojovacie prvky z nehrdzavejúcej ocele SUS304, hliníkové konštrukcie tvoria systém odolný voči korózii, ktorý je schopný odolať v prostredí soľnej hmly viac ako 720 hodín. V porovnaní so žiarovo pozinkovanou (HDG) oceľou, u ktorej sa môžu časom objaviť defekty povlaku, táto kombinácia zaisťuje dlhodobú životnosť s minimálnou údržbou.

Optimalizovaný dizajn stĺpika pre odolnosť proti vetru

Plotové stĺpiky fungujú ako primárne nosné komponenty v akomkoľvek solárnom oplotenom systéme. V oblastiach s vysokým vetrom je neadekvátny dizajn stĺpikov jednou z hlavných príčin zlyhania konštrukcie. Vystužené PV plotové systémy vyžadujú stĺpiky so zvýšenou hrúbkou steny, zvyčajne ≥ 2,0 mm, aby odolali ohybu a vybočeniu pri bočnom zaťažení vetrom.

Rovnako dôležité jehĺbka uloženia. Pre väčšinu aplikácií so silným vetrom sa odporúča minimálna hĺbka 800 mm, hoci sa môže zvýšiť v závislosti od pôdnych podmienok a triedy vetra. Hlbšie uloženie zvyšuje odolnosť voči krútiacim momentom a zdvíhacím silám.

Pokročilé návrhy môžu tiež zahŕňať:

• Profily stĺpikov v tvare klobúka alebo C pre lepší moment zotrvačnosti
• Vystužené základové dosky pre betónové systémy
• Antirotačné funkcie zabraňujúce torznej nestabilite

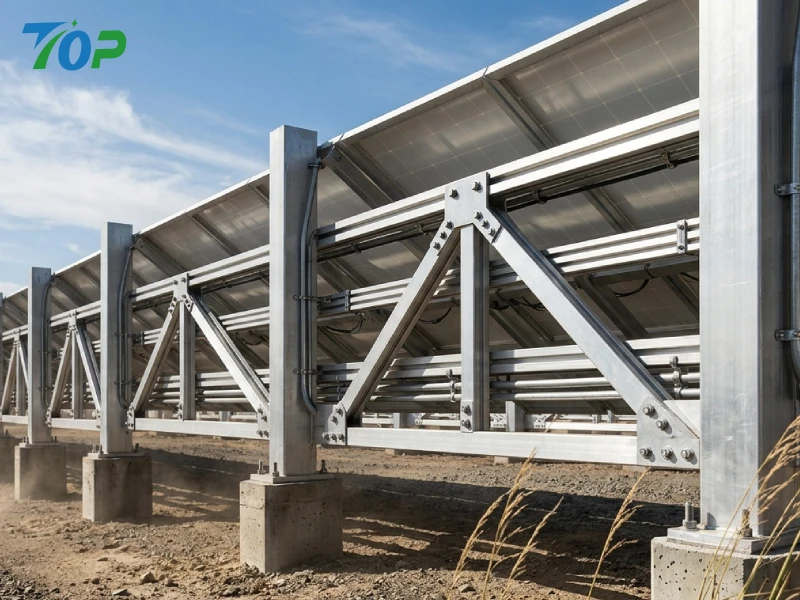

Dizajn krížového vystuženia a trojuholníkovej výstuže

Jeden z najúčinnejších spôsobov, ako zlepšiť tuhosť konštrukcie vFV oplotenie odolné proti vetruje cez krížové vystuženie. Zavedením diagonálnych prvkov je možné prerozdeliť zaťaženia medzi viaceré konštrukčné prvky, čím sa výrazne znížia koncentrácie napätia pri kritických نقاط.

Trojuholníková geometria výstuže je obzvlášť účinná, pretože premieňa ohybové sily na axiálne sily, ktorým materiály dokážu efektívnejšie odolávať. Tento dizajnový prístup minimalizuje deformáciu pod tlakom vetra a zvyšuje celkovú stabilitu systému.

Pre dodávateľov EPC môže zahrnutie vopred navrhnutých výstužných modulov tiež zefektívniť inštaláciu, skrátiť čas výroby na mieste pri zachovaní technickej presnosti.

Vysokopevnostné spojovacie a upínacie systémy

Upevňovacie prvky sú často prehliadané, no zohrávajú kľúčovú úlohu pri udržiavaní štrukturálnej integrity pri dynamickom zaťažení vetrom. V aplikáciách s vysokým vetrom by mali byť všetky skrutky, matice a svorky vyrobené zNerezová oceľ SUS304 alebo SUS316aby sa zabezpečila pevnosť a odolnosť proti korózii.

Rovnako dôležitá je kontrola krútiaceho momentu. Nedostatočne utiahnuté skrutky sa môžu časom uvoľniť, zatiaľ čo príliš utiahnuté spojovacie prvky môžu zaznamenať únavu materiálu. Implementácia inštalácie s riadeným krútiacim momentom – zvyčajne pomocou kalibrovaných momentových kľúčov – zabezpečuje konzistentné predpätie vo všetkých pripojeniach.

Odporúčané postupy zahŕňajú:

• Použitie podložiek proti uvoľneniu alebo poistných matíc
• Nanášanie prípravkov na zaistenie závitov v kritických spojoch
• Vykonávanie overenia krútiaceho momentu po inštalácii

Aerodynamická optimalizácia

Okrem vystuženia konštrukcie zohráva kľúčovú úlohu pri znižovaní zaťaženia vetrom aerodynamický dizajn. Pevné plotové panely môžu vytvárať značnú odolnosť voči vetru, čo vedie k vyššiemu الضغط na konštrukčných prvkoch. Naproti tomu optimalizované konštrukcie umožňujú čiastočné prúdenie vzduchu, čím sa znižuje celková záťaž.

Medzi účinné stratégie patria:

• Zavedenie riadeného rozstupu medzi panelmi
• Použitie perforovaných alebo sieťovaných systémov oplotenia
• Úprava uhlov naklonenia panela na minimalizáciu koeficientov odporu vzduchu

Tieto optimalizácie dizajnu nielen zlepšujú konštrukčný výkon, ale tiež znižujú požiadavky na materiál, čím prispievajú k lepšej nákladovej efektívnosti a zlepšenej návratnosti investícií.

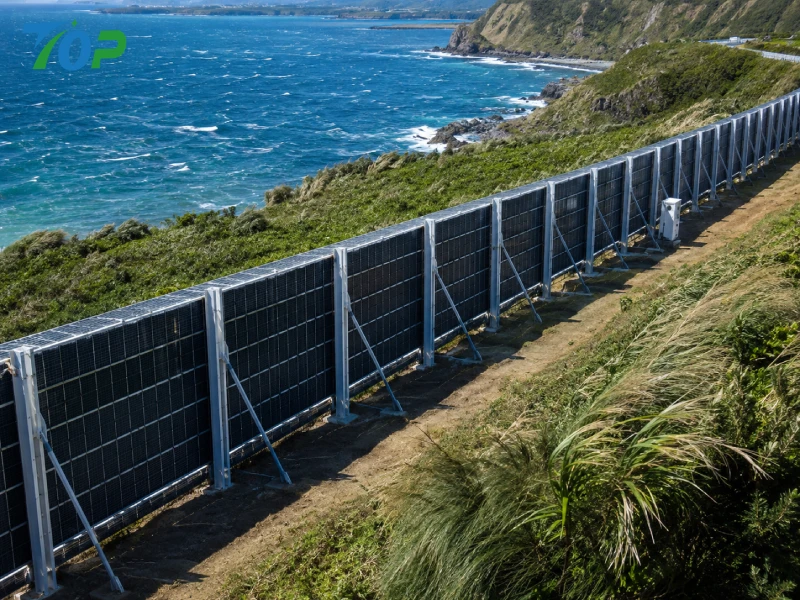

Inžinierstvo základov pre stabilitu PV plotu v oblastiach so silným vetrom

Porovnanie pozemnej a betónovej základne

Voľba medzi hnanými zemnými stĺpmi a betónovými základmi má priamy vplyv na stabilitu systému a rýchlosť inštalácie. Pozemné systémy sa inštalujú rýchlejšie a sú nákladovo efektívnejšie vo vhodných pôdnych podmienkach, ale v oblastiach s extrémne silným vetrom môžu ponúkať obmedzený odpor.

Betónové základy, aj keď sú náročnejšie na prácu, poskytujú vynikajúcu nosnosť a odporúčajú sa pre:

• Pobrežné oblasti s vysokou expozíciou vetra
• Mäkké alebo piesčité pôdy s nízkou únosnosťou
• Projekty vyžadujúce dlhodobú spoľahlivosť konštrukcie

Vplyv na pôdny stav (piesok, hlina, skalnatý terén)

Charakteristiky pôdy priamo ovplyvňujú výkonnosť základov. Napríklad piesočnaté pôdy ponúkajú slabý bočný odpor a môžu vyžadovať hlbšie uloženie alebo väčšie betónové pätky. Ílovité pôdy môžu poskytnúť lepšiu súdržnosť, ale môžu byť náchylné na expanziu a kontrakciu spôsobenú vodou.

Skalnatý terén, hoci ponúka vysokú nosnosť, predstavuje problémy pri inštalácii, ktoré si môžu vyžadovať špeciálne vŕtacie zariadenie. Pre dodávateľov EPC je vykonanie geotechnického prieskumu pred inštaláciou nevyhnutné na výber vhodného návrhu základu.

Odporúčaná hĺbka a priemer základu podľa triedy vetra

Návrh základov musí byť v súlade s miestnymi klasifikáciami vetra. Ako všeobecné usmernenie:

• Mierne veterné zóny: hĺbka kotvenia 600–800 mm
• Zóny silného vetra: hĺbka kotvenia 800–1200 mm
• Extrémne veterné zóny (náchylné na tajfúny): ≥1200 mm so železobetónom

Priemer základu by sa mal tiež proporcionálne zväčšiť, aby odolal zdvíhacím silám, najmä v mäkkých pôdach.

Techniky dizajnu proti zdvihnutiu

Zdvihové sily generované silným vetrom môžu ohroziť aj dobre navrhnuté konštrukcie, ak nie sú správne riešené. Medzi účinné stratégie proti pozdvihnutiu patria:

• Pomocou kotevných skrutiek zapustených do betónových základov
• Začlenenie zväčšených základov pre zvýšenie odolnosti proti šmyku
• Pridanie zemných kotiev alebo špirálových pilót pre dodatočnú stabilitu

Tieto opatrenia sú obzvlášť dôležité v pobrežných oblastiach a oblastiach náchylných na tajfúny, kde vertikálne sily vetra môžu byť rovnako kritické ako bočné zaťaženie.

Vodotesnosť a antikorózny dizajn v pobrežných prostrediach s vysokým vetrom

Odolnosť proti postreku soli (≥720 h skúšobný štandard)

V pobrežnom prostredí je korózia primárnym faktorom ovplyvňujúcim životnosť systému. Vysoko kvalitnéFV systémy na vystuženie plotovmusia prejsť normami testovania soľným postrekom minimálne 720 hodín, aby sa zabezpečila dlhodobá životnosť.

Táto úroveň odolnosti je nevyhnutná na zabránenie štrukturálnej degradácii a zachovanie mechanického výkonu v priebehu času.

Výber materiálu: SUS304 vs SUS316 vs HDG oceľ

Výber materiálu výrazne ovplyvňuje odolnosť proti korózii:

• SUS304:Štandardná možnosť s vynikajúcou odolnosťou proti korózii pre väčšinu prostredí
• SUS316:Zvýšená odolnosť pre vysoko korozívne pobrežné alebo priemyselné oblasti
• HDG oceľ:Nižšia cena, ale znížená životnosť v podmienkach náročných na soľ

Pre B2B kupujúcich výber vhodného materiálu zaisťuje optimálnu rovnováhu medzi nákladmi a výkonom.

Dizajn tesnenia a mechanického stlačenia EPDM

Vniknutie vody môže ohroziť konštrukčné komponenty a elektrické systémy. Gumové tesnenie EPDM v kombinácii s mechanickou kompresiou poskytuje spoľahlivú hydroizoláciu spojovacích bodov a montážnych rozhraní.

Táto konštrukcia zaisťuje dlhodobý tesniaci výkon aj pri tepelnej expanzii a kontrakcii.

Dlhodobá životnosť verzus náklady na údržbu

Hoci kvalitnejšie materiály a stratégie výstuže môžu zvýšiť počiatočné náklady, výrazne znižujú frekvenciu údržby a potrebu výmeny. Pre dodávateľov a distribútorov EPC to znamená nižšie náklady na životný cyklus a lepšiu ziskovosť projektu.

V konečnom dôsledku investícia do robustnéhoPV výstuž plotusolutions je strategické rozhodnutie, ktoré zvyšuje spoľahlivosť systému, minimalizuje riziko a poskytuje vynikajúcu návratnosť investícií v prostredí s vysokým vetrom.

Optimalizácia efektivity inštalácie pre EPC dodávateľov

Vopred zmontované komponenty na zníženie prácnosti na mieste

V projektoch v regiónoch s vysokým vetrom nie je efektívnosť inštalácie len o rýchlosti – má priamy vplyv na náklady projektu, pridelenie pracovnej sily a vystavenie riziku. Jedna z najúčinnejších stratégií na zlepšenie efektívnosti vPV výstuž plotusystémov je použitie vopred zmontovaných komponentov. Presunutím zložitých montážnych procesov zo staveniska do továrne môžu dodávatelia EPC výrazne skrátiť pracovný čas na mieste a minimalizovať ľudské chyby.

Vopred zmontované moduly zvyčajne zahŕňajúpredvŕtané hliníkové koľajnice, integrované svorkya vopred nakonfigurované poštové spojenia. Tento prístup zabezpečuje konzistentnú kontrolu kvality a umožňuje inštalačným tímom zamerať sa skôr na umiestnenie a ukotvenie než na výrobu komponentov.

V prípade veľkých projektov sa to premieta do:

• Skrátený čas inštalácie o 20 – 40 %
• Nižšia závislosť od vysokokvalifikovanej pracovnej sily
• Vylepšená konzistencia inštalácie na viacerých lokalitách

Modulárny dizajn plotu pre rýchlejšie nasadenie

Modulárny dizajn je kľúčovým predpokladom nasadenia škálovateľného solárneho oplotenia. V zosilnených fotovoltaických systémoch oplotenia modularita umožňuje použitie štandardizovaných komponentov v rôznych projektoch, čím sa zlepšuje riadenie zásob a znižuje sa zložitosť obstarávania.

Každý modul zvyčajne pozostáva z:

• Štandardizované rozmery panelov
• Jednotné montážne rozhrania
• Vymeniteľné konštrukčné prvky

Táto filozofia dizajnu nielen urýchľuje inštaláciu, ale aj zjednodušuje údržbu a budúce upgrady. Pre distribútorov modulárne systémy zlepšujú štandardizáciu SKU, vďaka čomu je hromadné obstarávanie efektívnejšie a nákladovo efektívnejšie.

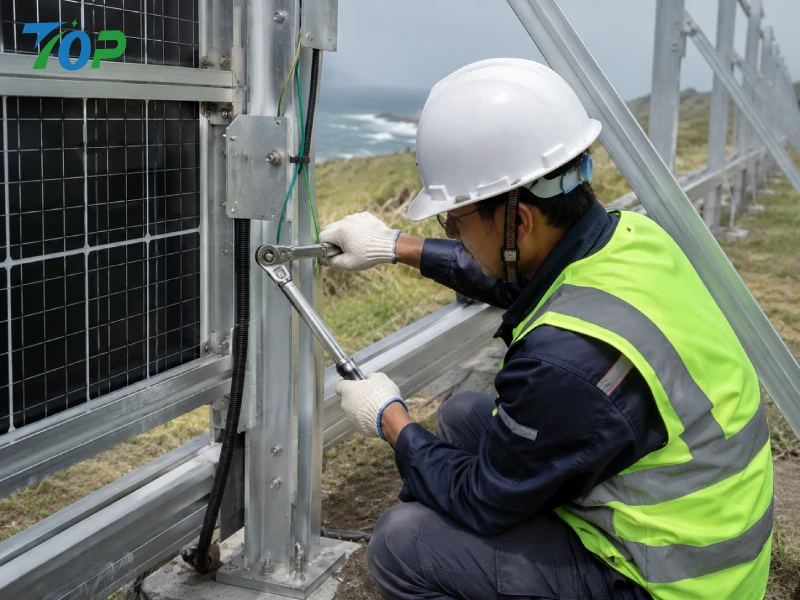

Pracovný postup inštalácie riadený krútiacim momentom

V aplikáciách s vysokým vetrom je nesprávne upevnenie jednou z najčastejších príčin zlyhania systému. Implementácia pracovného postupu inštalácie s riadeným krútiacim momentom je nevyhnutná na zabezpečenie štrukturálnej integrity a dlhodobej spoľahlivosti.

Medzi osvedčené postupy patria:

• Použitie kalibrovaných momentových kľúčov pre všetky kritické pripojenia
• Definovanie špecifikácií krútiaceho momentu na základe typu materiálu a veľkosti skrutky
• Zaznamenávanie hodnôt krútiaceho momentu ako súčasť dokumentácie zabezpečenia kvality

Táto úroveň procesnej kontroly je obzvlášť dôležitá pre projekty vyžadujúce certifikáciu alebo kontrolu treťou stranou, pretože poskytuje sledovateľnosť a zabezpečuje súlad s technickými normami.

Bežné chyby pri inštalácii, ktorým sa treba vyhnúť v oblastiach so silným vetrom

Aj pri vysokokvalitných materiáloch môže nesprávna inštalácia ohroziť účinnosťPV výstuž plotu. Medzi bežné chyby patria:

• Nedostatočná hĺbka zapustenia stĺpika
• Ignorovanie premenlivosti pôdy v rámci lokality
• Nekonzistentné pôsobenie krútiaceho momentu na spojovacie prvky
• Nesprávne zarovnanie vedie k nerovnomernému rozloženiu zaťaženia

Vyhnúť sa týmto problémom si vyžaduje kombináciu riadneho školenia, štandardizovaných postupov a dohľadu na mieste. Pre dodávateľov EPC môže investícia do vzdelania inštalatérov výrazne znížiť nároky na opravy a záruky.

Porovnanie: Štandardný PV plot vs. Zosilnený FV plotový systém s vysokým vetrom

Porovnanie štrukturálnej pevnosti

Štandardné systémy PV oplotenia sú zvyčajne navrhnuté pre mierne podmienky prostredia a nemusia brať do úvahy extrémne zaťaženie vetrom. Naproti tomu vystužené systémy sú navrhnuté s vyššími bezpečnostnými rezervami, hrubšími materiálmi a optimalizovanou konštrukčnou geometriou.

Výsledkom je výrazne zlepšená odolnosť voči ohybu, zdvihu a únave pri cyklickom zaťažení vetrom.

Porovnanie doby inštalácie

Aj keď sa vystužené systémy môžu zdať zložitejšie, ich modulárny a vopred zmontovaný dizajn má často za následok rýchlejšie časy inštalácie v porovnaní s tradičnými systémami, ktoré si vyžadujú rozsiahle úpravy na mieste.

Pre dodávateľov EPC to znamená kratšie časové harmonogramy projektov a zníženie nákladov na pracovnú silu.

Náklady na životný cyklus (vplyv LCOE)

Z finančného hľadiska má výber medzi štandardnými a zosilnenými systémami priamy vplyv na vyrovnané náklady na energiu (LCOE). Hoci vystužené systémy vyžadujú vyššie počiatočné investície, ponúkajú:

• Nižšie náklady na údržbu
• Znížené prestoje
• Dlhšia životnosť systému

Tieto faktory prispievajú k predvídateľnejšej a priaznivejšej návratnosti investícií počas životného cyklu projektu.

Frekvencia údržby a poruchovosť

Štandardné systémy v oblastiach so silným vetrom často vyžadujú časté kontroly a opravy, čím sa zvyšujú prevádzkové náklady. Na druhej strane, vystužené FV oplotenie je navrhnuté s ohľadom na odolnosť, čo vedie k nižšej poruchovosti a zníženej frekvencii údržby.

Táto spoľahlivosť je obzvlášť dôležitá pre projekty v merítku služieb, kde prestoje môžu viesť k výraznej strate výnosov.

Odporúčania pre profesionálnu inštaláciu pre projekty FV plotov s vysokým vetrom

Úspešná implementáciaPV výstuž plotusystémy v prostredí s vysokým vetrom si vyžadujú kombináciu inžinierskej presnosti a praktických znalostí inštalácie. Na základe osvedčených postupov v odvetví by zmluvní partneri EPC mali prijať nasledujúce odporúčania:

• Pred projektovaním vykonajte podrobné posúdenie zaťaženia vetrom špecifické pre dané miesto
• Vyberte si certifikované materiály, ako je nehrdzavejúca oceľ SUS304/SUS316 a komponenty testované TUV
• Zabezpečte správny návrh základov na základe pôdnych a veterných podmienok
• Implementujte inštalačné procesy riadené krútiacim momentom
• Vykonajte po inštalácii štrukturálne kontroly a kontroly kvality

Tipy:Pri zložitých projektoch s vysokým vetrom môže partnerstvo so skúseným výrobcom výrazne znížiť technické riziko. Obráťte sa na náš technický tím, ktorý vám poskytne podporu pri návrhu, konštrukčné výpočty a riešenia optimalizácie špecifické pre daný projekt.

Úvahy o hromadnom obstarávaní pre distribútorov a nákupcov EPC

Štandardizácia a kompatibilita inventára

Pre distribútorov a veľké EPC firmy je štandardizácia produktov nevyhnutná pre efektívne riadenie zásob. ModulárnyPV výstuž plotusystémy s vymeniteľnými komponentmi umožňujú lepšiu kontrolu zásob a znižujú potrebu prispôsobenia špecifického projektu.

Požiadavky na certifikáciu (TUV, ISO, sledovateľnosť materiálu)

Certifikácia zohráva kľúčovú úlohu pri zabezpečovaní kvality a zhody produktov. Kupujúci by mali uprednostňovať dodávateľov, ktorí poskytujú:

• Certifikácia TUV pre konštrukčné komponenty
• Výrobné procesy s certifikáciou ISO
• Úplná dokumentácia vysledovateľnosti materiálu

Tieto certifikácie zaisťujú nielen spoľahlivosť, ale aj uľahčujú schvaľovanie projektov a financovanie.

Optimalizácia nákladov vo veľkom obstarávaní

Hromadný nákup ponúka značné nákladové výhody, ale vyžaduje si starostlivé plánovanie. Medzi kľúčové stratégie patria:

• Konsolidácia objednávok na dosiahnutie množstevných zliav
• Výber štandardizovaných komponentov na zníženie zložitosti SKU
• Koordinácia logistiky s cieľom minimalizovať náklady na dopravu

Logistika a balenie pre veľké projekty

Efektívne balenie a logistika sú rozhodujúce pre ochranu materiálov počas prepravy a zabezpečenie hladkej manipulácie na mieste. Vysokokvalitní dodávatelia poskytujú optimalizované obalové riešenia, ktoré znižujú riziko poškodenia a zlepšujú efektivitu vykladania.

Prečo si vybrať TOPFENCE Solar ako výrobcu FV plotov

Ako špecializovaný výrobca fotovoltaických montážnych a plotových systémov, TOPFENCE SOLAR dodáva skonštruované riešenia šité na mieru pre prostredia s vysokým vetrom. Vďaka pokročilej technológii vytláčania hliníka a precíznym výrobným schopnostiam spoločnosť poskytuje vysokovýkonné systémy navrhnuté pre odolnosť a efektivitu.

Medzi kľúčové výhody patrí:

• Kompletné portfólio produktov pre rôzne potreby projektov
• Osvedčený výkon v pobrežných a silne veterných inštaláciách
• Silné možnosti výskumu a vývoja s patentovanými konštrukčnými návrhmi
• Spoľahlivý globálny dodávateľský reťazec pre veľké projekty EPC

Spojením inžinierskych odborných znalostí s výrobnou dokonalosťou podporuje TOPFENCE Solar dodávateľov a distribútorov EPC pri poskytovaní spoľahlivých solárnych projektov s vysokou návratnosťou investícií.

Často kladené otázky: Návrh a obstarávanie FV plotového systému s vysokým vetrom

Q1 Akú rýchlosť vetra vydržia vystužené FV ploty?

V závislosti od konštrukcie a materiálov môžu vystužené systémy odolať rýchlosti vetra presahujúcej 40–60 m/s, ak sú správne skonštruované a nainštalované.

Q2 Je hliník dostatočne pevný pre prostredie s vysokým vetrom?

áno. Vysokokvalitné hliníkové zliatiny poskytujú vynikajúce pomery pevnosti a hmotnosti a ak sú správne navrhnuté, môžu v mnohých aplikáciách prekonať tradičnú oceľ.

Q3 Ako hlboko by mali byť nainštalované stĺpiky plotu?

Typicky 800–1200 mm, v závislosti od pôdnych podmienok a požiadaviek na zaťaženie vetrom.

Q4 Aké certifikácie by som mal požadovať od dodávateľov?

Hľadajte certifikáciu TUV, výrobné normy ISO a dokumentáciu o vysledovateľnosti materiálu.

Q5 Ako skrátiť čas inštalácie bez ohrozenia bezpečnosti?

Používajte modulárne, vopred zmontované systémy a implementujte štandardizované inštalačné postupy s reguláciou krútiaceho momentu.

Q6 Aká je typická dĺžka života v pobrežných prostrediach?

So správnymi materiálmi a výstužou môžu systémy vydržať 20–25 rokov alebo viac s minimálnou údržbou.

Q7 Môžu vystužené FV ploty znížiť náklady na údržbu?

áno. Zvýšená odolnosť a stabilita konštrukcie výrazne znižujú potrebu opráv a kontrol.

Q8 Ako si vybrať medzi materiálmi SUS304 a SUS316?

SUS304 je vhodný pre väčšinu prostredí, zatiaľ čo SUS316 sa odporúča pre vysoko korozívne pobrežné alebo priemyselné oblasti.

Záver: Technická spoľahlivosť vedie k dlhodobej návratnosti investícií

V oblastiach so silným vetrom,PV výstuž plotunie je len vylepšením dizajnu – je to základná požiadavka na zaistenie bezpečnosti systému, životnosti a finančnej výkonnosti. Integráciou pokročilých materiálov, optimalizovaného konštrukčného dizajnu a presných inštalačných postupov môžu dodávatelia EPC výrazne znížiť riziko a zlepšiť výsledky projektu.

Úspech každého projektu solárneho oplotenia v konečnom dôsledku závisí od holistického prístupu, ktorý vyvažuje inžiniersku prísnosť s praktickou účinnosťou. Investícia do posilnených systémov dnes zabezpečuje stabilný výkon, nižšie náklady na životný cyklus a vyššiu návratnosť v nasledujúcich rokoch.
