Ako si vybrať správny solárny strešný hák na základe typu dlaždice: Technická príručka pre solárnych inštalatérov, EPC dodávateľov a tímy obstarávania

Prečo je výber solárneho strešného háku kritickým technickým rozhodnutím

Výber správnehosolárny strešný hákpre a strešný solárny montážny systémnie je zanedbateľné hardvérové ​​rozhodnutie – priamo určuje štrukturálnu stabilitu, vodotesnosť, efektivitu inštalácie a dlhodobú spoľahlivosť majetku. V komerčných a priemyselných projektoch na strechách je to zle prispôsobenéstrešný hák na solárnu montáž škridlovej strechymôže viesť k popraskaniu dlaždíc, vniknutiu vody, zlyhaniu zdvihu pri zaťažení vetrom a nákladným prerábkam, ktoré ovplyvňujú časový harmonogram projektu a záručnú dobu.

Na rozdiel od kovových striech alebo plochých betónových striech sa kachľové strechy výrazne líšia v geometrii, hrúbke, krehkosti, správaní sa pri prenose zaťaženia a obmedzeniach pri inštalácii. Univerzálny hákový prístup je technicky chybný. Správna metóda vyžaduje prispôsobenie geometrie háku, nastaviteľnosti výšky, dizajnu základnej dosky a triedy materiálu špecifickému typu dlaždice a štruktúre krokiev pod ňou.

Táto technická príručka poskytuje štruktúrovaný rámec na výber toho správnehosolárny strešný hákpodľa typu dlaždice. Integruje mechaniku zastrešenia, úvahy o zaťažení konštrukcie, vlastnosti materiálu a praktickú realitu inštalácie. Cieľom je podporiť inžinierske tímy, manažérov obstarávania a integrátorov solárnych systémov pri rozhodovaní na základe údajov, ktoré znižujú riziko a zlepšujú ziskovosť projektu.

1. Prečo je výber solárneho strešného háku štrukturálnym rozhodnutím, nie iba výberom komponentov

V solárnej inštalácii škridlovej strechy slúži strešný hák ako primárne konštrukčné rozhranie medzi fotovoltaickou montážnou lištou a nosnými krokvami budovy. Dráha zaťaženia je nasledovná:

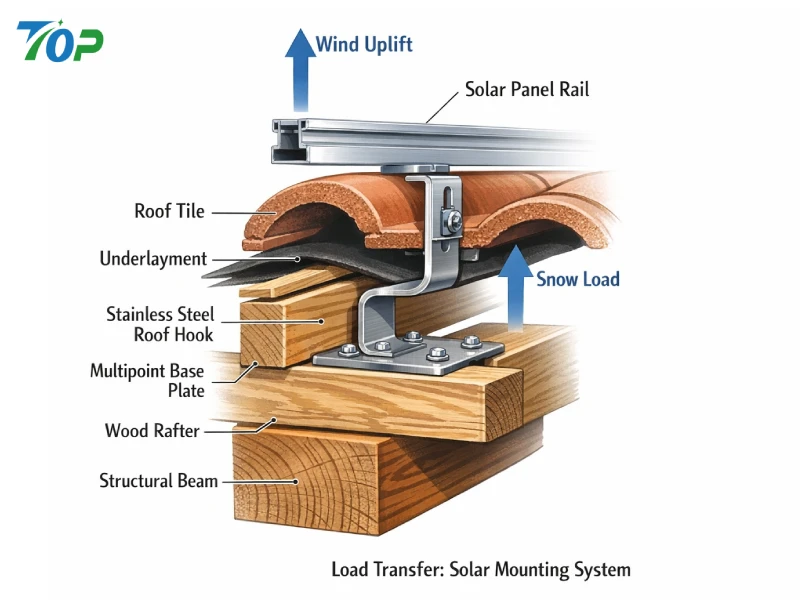

• Solárny modul → montážna lišta → strešný hák → konštrukčná krokva → konštrukcia budovy

Samotná dlažba jeniekonštrukčný nosný prvok. Väčšina hlinených, betónových a bridlicových dlaždíc je určená predovšetkým na odolnosť voči poveternostným vplyvom, nie na koncentrované mechanické zaťaženie. Keď asolárna montáž na škridlovú strechuje nainštalovaný systém, hák musí prenášať zaťaženie priamo do krokiev, pričom nedochádza k nadmernému namáhaniu okolitých dlaždíc.

Z technického hľadiska musí hák vydržať:

• Vlastné zaťaženie (moduly + koľajnice + montážny materiál)
• Zaťaženie zdvihom vetra a saním
• Zaťaženie snehom (ak je to možné)
• Napätia tepelnej rozťažnosti
• Dynamická únava nad 25 rokov

Medzinárodné štrukturálne normy ako ASCE 7 (American Society of Civil Engineers, 2022) zdôrazňujú, že strešné solárne systémy musia byť hodnotené z hľadiska zaťaženia vetrom vzhľadom na výšku budovy, kategóriu expozície a miestnu rýchlosť vetra. Strešné háky je preto potrebné vyberať s dostatočnou nosnosťou a testovanými výkonovými údajmi.

Ignorovanie týchto štrukturálnych skutočností zvyšuje riziko:

• Praskanie dlaždíc v dôsledku koncentrácie bodového zaťaženia
• Deformácia háku pri zdvihnutí
• Vytiahnutie spojovacieho prvku z poddimenzovaných krokiev
• Vniknutie vody v dôsledku nesprávnej vôle dlaždíc

Preto výber astrešný hák z nehrdzavejúcej ocelenejde len o odolnosť proti korózii – ide o zabezpečenie konštrukčnej kompatibility so strešným systémom.

2. Pochopenie bežných typov škridlových striech používaných v solárnych projektoch

Rôzne geometrie dlaždíc vyžadujú zásadne odlišnésolárny strešný hákkonfigurácie. Nižšie je uvedené technické rozdelenie bežných typov škridlových striech, s ktorými sa stretávame v rezidenčných, komerčných a ľahkých priemyselných solárnych projektoch.

2.1 Plochá strecha z betónových škridiel

Ploché betónové dlaždice sú široko používané v Európe, Austrálii a častiach Ázie. Zvyčajne majú hrúbku od 10 do 15 mm a majú prekrývajúce sa zámkové profily.

Štrukturálne charakteristiky:

• Relatívne vysoká pevnosť v tlaku
• Stredná krehkosť
• Rovnomerný plochý profil povrchu
• Pevné vertikálne rozstupy dlaždíc

Insolárna montáž pre ploché škridlové strechyPri aplikáciách je hlavnou konštrukčnou výzvou zabezpečenie dostatočnej vôle medzi háčikovým ramenom a spodnou stranou škridly. Ak je výška háku nedostatočná, dlaždica bude spočívať priamo na háku, čím sa vytvárajú koncentrované namáhané body.

Odporúčané úvahy:

• Strešný hák s nastaviteľnou výškou
• Široká základná doska pre kotvenie krokiev
• Minimálna vzdialenosť dlaždíc 3–5 mm

2.2 Španielska / rímska zakrivená škridlová strecha

Španielske alebo rímske dlaždice majú vlnitý profil so striedajúcimi sa konvexnými a konkávnymi krivkami. Tieto dlaždice sú bežné v stredomorskom podnebí a v luxusných obytných budovách.

Technické výzvy:

• Kontakt s nerovným povrchom
• Variabilná výška dlaždíc
• Obmedzený inštalačný priestor medzi krivkami
• Vyššie riziko zlomenia pri zdvíhaní

Presolárna montáž pre španielsku škridlovú strechu, štandardný plochý hák je často nevhodný. Háčik musí mať:

• Rozšírený rozsah vertikálneho nastavenia
• Úzke horné rameno, aby sa zmestilo pod zakrivenú dlaždicu
• Optimalizované bočné odsadenie na zarovnanie s krokvou

Neprispôsobenie geometrie zakrivenia často vedie k nesprávnemu sedeniu a vystaveniu vodnej dráhy.

2.3 Strecha z bridlicových škridlíc

Bridlica je strešný materiál z prírodného kameňa známy svojou odolnosťou a estetikou, ale pri bodovom zaťažení je extrémne krehký.

Kľúčové úvahy:

• Nízka tolerancia namáhania pri vŕtaní
• Tenká hrúbka dlaždice
• Vysoké náklady na výmenu

Insolárna montáž pre bridlicovú strechučasto sú potrebné inštalácie, ultratenké háčiky alebo špecializované lemovacie systémy. Nesprávne zdvíhanie bridlicových dlaždíc môže spôsobiť neviditeľné mikrotrhliny, ktoré sa neskôr šíria tepelným cyklom.

Pretože bridlica má minimálnu pevnosť v ohybe, musí byť zarovnanie základnej dosky presné, aby sa zabránilo prenosu krútiaceho momentu na povrch dlaždice.

2.4 Strecha z hlinenej škridly

Hlinené dlaždice sú ľahké, ale veľmi krehké. Vykazujú dobrú odolnosť voči poveternostným vplyvom, ale obmedzenú štrukturálnu odolnosť voči koncentrovanému zaťaženiu.

Bežné riziká vstrešné solárne montážne systémypoužívanie hlinených dlaždíc zahŕňa:

• Praskanie v dôsledku nadmerného utiahnutia
• Vniknutie vody, ak dlaždice nie sú správne osadené
• Nerovnomerné rozmiestnenie dlaždíc ovplyvňuje umiestnenie háčikov

Nastaviteľnýstrešný hák na škridlovú strechuso zosilneným spodným ramenom a presnou vzdialenosťou dlaždíc je základ.

2.5 Asfaltová šindľová strecha (porovnávacia referencia)

Hoci nejde o škridlový systém, asfaltové šindle sa často porovnávajú so škridlovými strechami. Pri šindľových aplikáciách sa namiesto tradičných háčikov na dlaždice zvyčajne používajú L-nožičky s lemovaním.

Toto rozlíšenie je kritické. Pokus o použitie strešných hákov na šindľových systémoch – alebo naopak – ohrozuje integritu hydroizolácie a porušuje štandardné inštalačné postupy (International Code Council, 2021).

3. Základné technické kritériá pre výber správneho solárneho strešného háku

Pri výbere avýrobca solárnych strešných hákovalebo hodnotenie modelov háčikov, obstarávacie a inžinierske tímy by mali posúdiť nasledujúcich päť technických rozmerov.

3.1 Výška háku a nastaviteľný rozsah

Hrúbka dlaždíc a výška presahu sa líšia medzi výrobcami a regiónmi. Nenastaviteľný hák riskuje nedostatočnú vôľu alebo nadmernú medzeru, ktorá ohrozuje prenos zaťaženia.

Osvedčený postup:

• Vertikálna nastaviteľnosť ≥ 30–50 mm
• Svetlá medzera, aby sa zabránilo priamemu stlačeniu dlaždice
• Kompatibilita so systémami Common Rail

Nastaviteľnosť zlepšuje flexibilitu poľa a znižuje potrebu viacerých skladových zásob.

3.2 Návrh základnej dosky a rozloženie zaťaženia

Základová doska ukotvuje hák ku krokve. Úzka alebo tenká základňa zvyšuje koncentráciu napätia upevňovacieho prvku a znižuje odolnosť proti vytiahnutiu.

Podľa výskumu štrukturálnych spojovacích prvkov (American Wood Council, 2018) kapacita vyťahovania závisí od hĺbky kotvenia a hustoty dreva. Preto:

• Hrúbka základnej dosky ≥ 4–5 mm nehrdzavejúca oceľ
• Minimálne dva konštrukčné upevňovacie prvky
• Súlad s okrajovou vzdialenosťou

3.3 Druh materiálu a odolnosť proti korózii

Najviac prémiovéstrešné háky z nehrdzavejúcej ocelepoužite SUS304 alebo SUS316.

• SUS304: Vhodné pre vnútrozemské prostredie
• SUS316: Odporúča sa pre pobrežné oblasti alebo oblasti s vysokou slanosťou

Korózia časom znižuje pevnosť v priereze. Pre systémy s 25-ročnou návrhovou životnosťou musí výber materiálu zodpovedať kategórii vystavenia životnému prostrediu (ISO 9223).

3.4 Vodotesná integrácia

Zdvíhanie dlaždíc vytvára dočasné odhalenie podkladu. Nesprávne opätovné nasadenie alebo chýbajúce lemovanie zvyšuje riziko úniku.

Osvedčený postup:

• EPDM tesniace podložky
• V prípade potreby kompatibilné blikanie
• Orezávanie dlaždíc namiesto nadmernej sily

3.5 Kompatibilita s rozložením krokiev

Umiestnenie hákov je obmedzené rozstupom krokiev, zvyčajne 400–600 mm. Ak geometria háku neumožňuje bočné odsadenie, inštalácia sa stáva neefektívnou a štrukturálne ohrozená.

Pokročilésolárny strešný hákdizajny zahŕňajú bočnú nastaviteľnosť na vyrovnanie s konštrukčnými prvkami bez namáhania dlaždíc.

4. Analýza rizík: Dôsledky nesprávneho výberu strešného háku

Nevhodnáškridlová strešná solárna montážvýber komponentov sa zvyšuje:

• Čas inštalácie o 15 – 30 %
• Odpad materiálu v dôsledku rozbitých dlaždíc
• Záručné vystavenie pre reklamácie úniku
• Štrukturálna zodpovednosť pri udalostiach zdvihnutia vetrom

Poruchy spôsobené vetrom boli zdokumentované v strešných solárnych systémoch, kde sa používali nevhodné spôsoby pripevnenia (Kopp et al., 2012). Zatiaľ čo modulom sa často venuje primárna pozornosť, hardvér pripojenia často určuje životnosť systému.

Pre obstarávacie tímy musia celkové náklady na inštaláciu zahŕňať zmiernenie rizika – nielen jednotkovú cenu hardvéru.

5. Strategické úvahy o obstarávaní pre komerčné projekty

Pre komerčné projekty s viacerými lokalitami štandardizácia asolárna montáž na škridlovú strechuriešenie zlepšuje:

• Kontrola zásob
• Efektivita inštalačného školenia
• Konzistentnosť zabezpečenia kvality
• Predvídateľnosť dlhodobej údržby

Štandardizácia však nesmie prevážiť nad inžinierskou kompatibilitou. Správny prístup je vybrať výrobcu schopného:

• Poskytovanie správ o štrukturálnych skúškach
• Ponúka nastaviteľný dizajn háčikov
• Podpora prispôsobenia pre jedinečné geometrie dlaždíc
• Konzistencia dávok pre veľké objednávky

V prostredí s veľkým objemom obstarávania výber správnehovýrobca solárnych strešných hákovsa stáva skôr rozhodnutím o strategickom partnerstve než transakčnou kúpou.

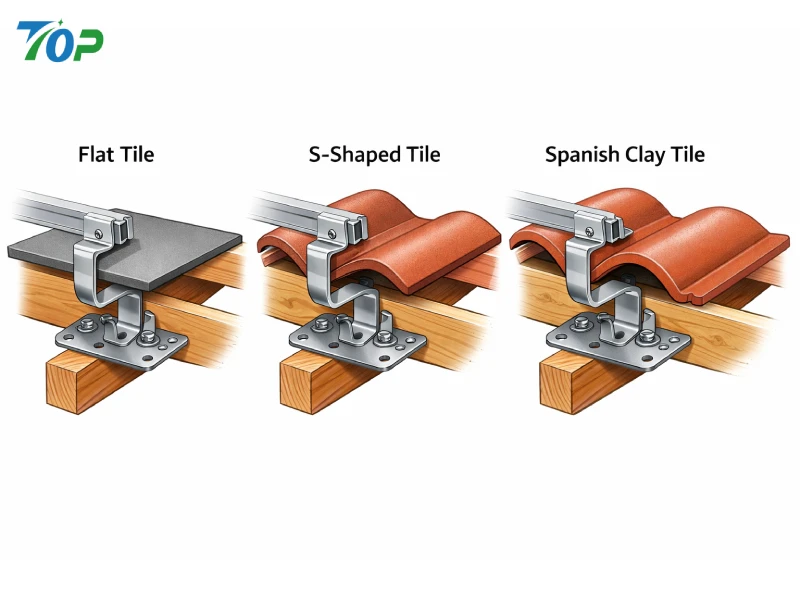

6. Matrica výberu solárneho háku podľa typu škridly

Pre inžinierske tímy spravujúce viaceroškridlová strešná solárna montážprojektov naprieč regiónmi, štruktúrovaný porovnávací nástroj výrazne zlepšuje efektívnosť rozhodovania. Namiesto výberu asolárny strešný hákzaložený výlučne na vzhľade alebo cene, výber musí brať do úvahy kompatibilitu geometrie, správanie pri prenose zaťaženia, vystavenie životnému prostrediu a toleranciu inštalácie.

Nižšie uvedená matica poskytuje praktický referenčný rámec na prispôsobenie typov hákov ku kategóriám strešných škridiel. Záverečná technická validácia by mala vždy brať do úvahy štrukturálne výpočty špecifické pre dané miesto v súlade s miestnymi stavebnými predpismi.

Typ dlaždice	Odporúčaná konfigurácia háku	Požiadavka na nastaviteľnosť	Stupeň materiálu	Úroveň rizika inštalácie	Technické poznámky
Ploché betónové dlaždice	Štandardný nastaviteľný plochý hák	Vertikálne nastavenie 30-50 mm	SUS304 (vnútrozemie) / SUS316 (pobrežné)	Stredná	Zabezpečte vzdialenosť medzi dlaždicami ≥ 3 mm, aby ste predišli namáhaniu tlakom
Španielska / rímska zakrivená dlaždica	Úzkoramenný predĺžený nastaviteľný háčik	50 mm + vertikálny rozsah	SUS304 / SUS316	Vysoká	Vyžaduje hornú časť ramena kompatibilnú so zakrivením a bočné odsadenie
Bridlicová dlaždica	Ultra tenký háčik alebo integrovaný systém lemovania	Minimálna výška, presné zarovnanie	Uprednostňuje sa SUS316	Veľmi vysoká	Vyhnite sa bodovému zaťaženiu bridlice; zvážte bleskovú integráciu
Hlinené dlaždice	Zosilnený nastaviteľný hák na spodnom ramene	30-40 mm	SUS304 / SUS316	Vysoká	Zabráňte nadmernému utiahnutiu; udržujte rovnomerné opätovné osadenie dlaždíc

Táto výberová matica ukazuje, že neexistuje univerzálnastrešný hák na škridlovú strechuaplikácie. Každá konfigurácia musí zodpovedať geometrii dlaždíc a štrukturálnemu správaniu.

7. Podrobné technické úvahy podľa kategórie dlaždíc

7.1 Plochá strecha z betónových škridiel: Konštrukčná stabilita s kontrolovanou vôľou

Systémy plochých škridiel sú v porovnaní so zakrivenými alebo bridlicovými strechami relatívne nenáročné na inštaláciu. Nesprávny výber výšky háku však môže spôsobiť stlačenie dlaždice alebo nestabilitu zdvihnutia.

Kľúčové oblasti strojárskeho zamerania:

• Hrúbka ramena háku dostatočná na to, aby odolala ohýbaniu pri zdvihu vetra
• Šírka základovej dosky kompatibilná so štandardným rozstupom krokiev (400–600 mm)
• Minimálne dve konštrukčné skrutky na jeden hák
• Súlad s požiadavkami na výpočet zaťaženia vetrom ASCE 7

V zónach s vysokým vetrom môžu zdvihové sily prekročiť 2,0 kPa v závislosti od klasifikácie strešnej zóny (ASCE, 2022). Preto je pri výbere asolárna montáž pre ploché škridlové strechy.

7.2 Španielska / rímska škridlová strecha: Riadenie zakrivenia a prenosu zaťaženia

Systémy zakrivených dlaždíc zavádzajú asymetrické dráhy zaťaženia. Hák musí premosťovať konkávne a konvexné povrchy dlaždíc bez vytvárania koncentrácie napätia.

Kritické konštrukčné parametre:

• Tolerancia zakrivenia horného ramena
• Bočná nastaviteľnosť pre zarovnanie krokiev
• Predĺžená vertikálna výška, aby boli jasné vrcholové hrebene dlaždíc
• Konštrukčné skúšky v podmienkach excentrického zaťaženia

Vzhľadom k tomu, zakrivené dlaždice majú často vyššiu mieru zlomu počas inštalácie, výber nastaviteľnésolárny strešný hákznižuje náklady na prepracovanie a skracuje inštalačné cykly.

7.3 Strecha z bridlicových škridiel: Presné inžinierstvo a znižovanie rizika

Montáž bridlicových striech si vyžaduje najvyššiu inžiniersku disciplínu. Na rozdiel od hliny alebo betónu, bridlica nemôže tolerovať náraz alebo sústredený krútiaci moment.

Presolárna montáž pre bridlicovú strechusystémov, zvážte:

• Nízkoprofilová geometria háčikov
• Stratégia predvŕtania s vodotesnou membránovou ochranou
• Integrácia s kovovým lemovaním tam, kde je to povolené
• Použitie SUS316 odolného voči korózii na zabezpečenie dlhodobej životnosti

Chyby pri inštalácii na bridlicových strechách často vedú k latentným poruchám – mikrotrhlinám, ktoré sa šíria v dôsledku cyklov zmrazovania a rozmrazovania (International Code Council, 2021).

7.4 Strecha z hlinenej škridly: Ovládanie krehkosti a krútiaceho momentu

Hlinené dlaždice vykazujú nízku pevnosť v ťahu a obmedzenú toleranciu ohybu. Prílišné utiahnutie spojovacích prvkov je jednou z najčastejších príčin zlomenia.

Osvedčené postupy:

• Upevňovacie nástroje s riadeným krútiacim momentom
• Rovnomerné orezávanie dlaždíc pre vôľu háčikov
• Dizajn základovej dosky rozdeľujúci napätie
• Vizuálna kontrola po opätovnom položení dlaždíc

Výber zosilnenéhostrešný hák z nehrdzavejúcej ocelezlepšuje konštrukčnú spoľahlivosť v hlinených strešných systémoch.

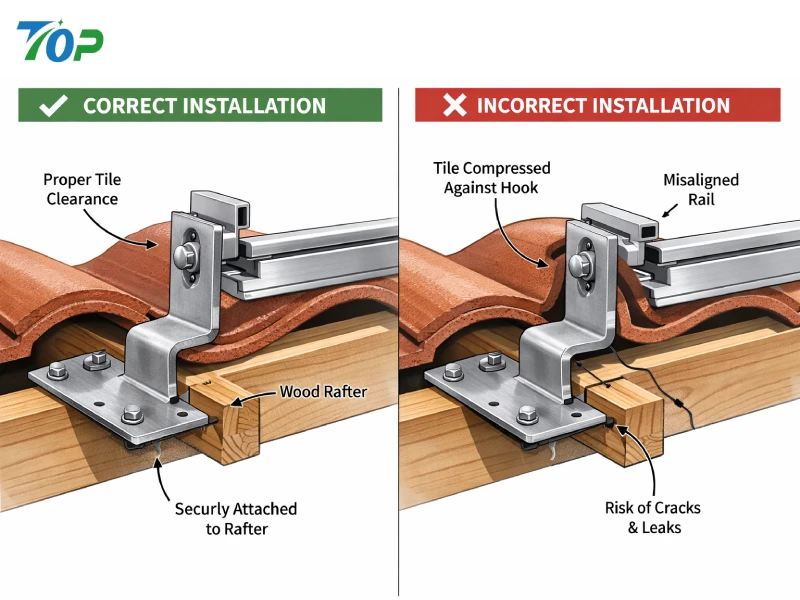

8. Bežné chyby pri inštalácii, ktoré zvyšujú riziko projektu

Cez komerčnéškridlová strešná solárna montážprojekty, nasledujúce opakujúce sa chyby prispievajú k prekročeniu nákladov a dlhodobej zodpovednosti:

8.1 Použitie univerzálneho háku pre všetky typy dlaždíc

Pokus o štandardizáciu pomocou modelu s jedným háčikom často vedie k nesprávnemu zarovnaniu a poškodeniu dlaždíc. Sú potrebné riešenia špecifické pre geometriu.

8.2 Ignorovanie variácií zóny zaťaženia vetrom

Rohy a hrany strechy sú vystavené vyšším silám pri zdvíhaní. Rozstup háčikov musí odrážať klasifikáciu zón podľa štrukturálnych kódov.

8.3 Nedostatočná vzdialenosť dlaždíc

Priamy kontakt medzi dlaždicami a hákmi prenáša zaťaženie do krehkých strešných materiálov, čím sa zvyšuje riziko zlomenín.

8.4 Nedostatočná hĺbka zapustenia upevňovacieho prvku

Kapacita vytiahnutia spojovacích prvkov závisí od hĺbky kotvenia a hustoty dreva (American Wood Council, 2018). Podcenenie týchto parametrov znižuje bezpečnostné rezervy systému.

8.5 Nezohľadnenie tepelnej expanzie

Montážne lišty z nehrdzavejúcej ocele a hliníka sa rozširujú rôznou rýchlosťou. Nesprávna konštrukcia môže spôsobiť dlhodobé namáhanie hákových spojov.

9. Efektívnosť inštalácie a optimalizácia nákladov práce

Výber správnehovýrobca solárnych strešných hákovmôže výrazne ovplyvniť účinnosť inštalácie.

Funkcie, ktoré zlepšujú produktivitu v teréne:

• Predmontované nastaviteľné komponenty
• Prehľadná dokumentácia zaťaženia konštrukcie
• Konzistencia dávok pre veľké zákazky
• Kompatibilný dizajn železničného rozhrania

Štúdie stavebnej produktivity ukazujú, že zjednodušenie inštalácie znižuje pracovný čas o 10–25 % v opakujúcich sa systémoch (Gould & Joyce, 2014). Vo veľkých strešných solárnych portfóliách takéto úspory podstatne ovplyvňujú marže projektu.

10. Overenie technického zaťaženia a dokumentácia

Pre komerčných solárnych vývojárov a EPC dodávateľov je dokumentácia nevyhnutná. Spoľahlivýsolárny strešný hákdodávateľ by mal poskytnúť:

• Správy o testovaní mechanického zaťaženia
• Materiálové certifikáty (SUS304 / SUS316)
• Údaje analýzy konečných prvkov (ak sú k dispozícii)
• Klasifikácia odolnosti proti korózii
• Záznamy sledovateľnosti kontroly kvality

Výskum testovania zaťaženia vetrom (Kopp et al., 2012) ukazuje, že integrita pripevnenia je často limitujúcim faktorom výkonu strešného systému. Výber háčikov preto musí byť overený skôr mechanickým dôkazom než predpokladmi.

11. Analýza nákladov a výnosov: nad jednotkovú cenu

Rozhodnutia o obstarávaní by mali brať do úvahy skôr hodnotu životného cyklu než počiatočné jednotkové náklady. Za nižšiu cenustrešný hák na škridlovú strechuktorému chýba nastaviteľnosť alebo štrukturálna certifikácia, môže mať za následok:

• Vyššie náklady na výmenu dlaždíc
• Predĺžená doba inštalácie
• Poistné spory po poveternostných udalostiach
• Znížená dlhodobá spoľahlivosť

Prístup celkových nákladov zahŕňa:

• Materiálové náklady
• Cena práce
• Náklady na zmiernenie rizika
• Záručná expozícia
• Predvídateľnosť údržby

Keď sa hodnotí holisticky, skonštruované a nastaviteľnésolárny strešný háksystémy často prinášajú lepšiu návratnosť investícií vo veľkých komerčných portfóliách.

12. Ako si vybrať správneho výrobcu solárnych strešných hákov pre veľké projekty

V komerčnom a portfóliovom strešnom solárnom vývoji je výber avýrobca solárnych strešných hákovje rozhodnutie strategického inžinierstva a riadenia rizík. Konštrukčné schopnosti výrobcu, riadenie výroby a transparentnosť dokumentácie priamo ovplyvňujú efektivitu inštalácie, spoľahlivosť konštrukcie a dlhodobú výkonnosť majetku.

Okrem hodnotenia ceny a dodacej lehoty by tímy obstarávateľov a inžinierov mali pri získavaní zdrojov posúdiť aj nasledujúce dimenziesolárny strešný háksystémy pre projekty solárnej montáže škridlových striech.

12.1 Technická spôsobilosť a štrukturálna validácia

Kvalifikovaný výrobca by mal poskytnúť údaje o mechanickej validácii, ktoré preukazujú nosnosť pri simulovaných podmienkach zdvihu a zostupu vetra.

Kľúčové dokumenty na vyžiadanie:

• Správy o testoch statickej záťaže
• Certifikácia pevnosti v ťahu materiálu
• Dokumentácia analýzy konečných prvkov (FEA).
• Overenie kompatibility spojovacích prvkov
• Klasifikácia odolnosti proti korózii podľa ISO 9223

Upevňovacie systémy sú často najslabším článkom strešných solárnych inštalácií. Výskum veterného inžinierstva potvrdzuje, že systémy namontované na streche sa musia hodnotiť ako integrované konštrukčné zostavy a nie ako izolované komponenty (Kopp et al., 2012). Dodávateľ, ktorý nemôže poskytnúť zdokumentované dôkazy o skúške, predstavuje riziko projektu, ktorému sa dá vyhnúť.

12.2 Kvalita materiálu a sledovateľnosť

Najvýkonnejšiestrešné háky z nehrdzavejúcej ocelesú vyrobené z nehrdzavejúcej ocele SUS304 alebo SUS316. Avšak samotná kvalita materiálu je nedostatočná; vysledovateľnosť a konzistentnosť sú rovnako dôležité.

V prípade obstarávania v rozsahu portfólia by systémy kontroly kvality mali zahŕňať:

• Certifikácia materiálu na úrovni šarže
• Kontrola tolerancie rozmerov
• Kontrola konzistencie povrchovej úpravy
• Kontrola integrity zvaru (ak je k dispozícii)

Korózia časom znižuje účinnú plochu prierezu a pevnosť konštrukcie. Pre pobrežné oblasti alebo oblasti s vysokou vlhkosťou sa zvyčajne odporúča SUS316 na udržanie 25-ročnej životnosti dizajnu.

12.3 Prispôsobiteľnosť a optimalizácia SKU

Výrobcovia ponúkajúci modulárne nastaviteľné háčiky znižujú zložitosť zásob. Namiesto skladovania viacerých modelov s pevnou výškou, nastaviteľnéstrešný hák na škridlovú strechusystémy môžu pokrývať ploché, hlinené a mierne zakrivené dlaždice.

Táto flexibilita zlepšuje:

• Efektívnosť skladu
• Prispôsobivosť inštalácie
• Redukované úpravy poľa
• Rýchlejšie obstarávacie cykly

Z hľadiska nákladov na životný cyklus prispôsobiteľné háčikové systémy často poskytujú vyššiu dlhodobú hodnotu v porovnaní s lacnými alternatívami s pevnou geometriou.

12.4 Výrobná kapacita a stabilita dodávok

Veľké komerčné solárne portfóliá vyžadujú konzistentné harmonogramy dodávok. Prerušenie dodávky montážneho hardvéru môže oneskoriť inštalačné tímy a ovplyvniť časový harmonogram uvedenia do prevádzky.

Spoľahlivýsolárna montáž na škridlovú strechudodávateľ by mal preukázať:

• Škálovateľné výrobné linky
• Transparentnosť dodacej doby
• Možnosť exportnej logistiky
• Konzistentná opakovateľnosť rozmerov

Konzistencia je obzvlášť dôležitá, pretože rozmerové rozdiely vo výške háku alebo zarovnaní základnej dosky môžu spôsobiť nesúososť koľajníc na dlhých rozpätiach strechy.

13. Model inžinierskej spolupráce pre komerčné inštalácie

Pre komerčné portfóliá a strešné portfóliá s viacerými budovami spolupráca medzi inštalatérom a firmouvýrobca solárnych strešných hákovby malo nastať pred finalizáciou kusovníka.

Optimalizovaný pracovný postup zvyčajne zahŕňa:

1. Preskúmanie dokumentácie strešnej konštrukcie
2. Identifikácia typu dlaždíc a meranie hrúbky
3. Výpočet zaťaženia vetrom a snehom podľa miestneho kódu
4. Plánovanie rozloženia háčikov
5. Špecifikácia konštrukčných spojovacích prvkov
6. Overenie prototypu (ak sa vyžaduje)

Integrácia týchto krokov počas predkonštrukcie redukuje zmeny a úpravy v teréne. Podľa ASCE 7 (2022) musia strešné systémy zohľadňovať tlaky vztlaku vetra špecifické pre jednotlivé zóny. Inžiniersky vstup vo fáze pripojenia zaisťuje súlad a zlepšuje štrukturálnu odolnosť.

14. Dlhodobé úvahy o výkonnosti solárnej montáže na škridlovú strechu

Pri hodnotenísolárny strešný háksystémoch, dlhodobá spoľahlivosť je rovnako dôležitá ako výkon počiatočnej inštalácie.

14.1 Tepelná rozťažnosť a únava

Solárne montážne lišty sú zvyčajne hliníkové, zatiaľ čo háčiky sú z nehrdzavejúcej ocele. Rozdielna expanzia medzi materiálmi zavádza cyklické namáhanie v miestach pripojenia. Počas 25-ročnej životnosti sa odolnosť proti únave stáva relevantnou.

14.2 Klasifikácia prostredia korózie

ISO 9223 kategorizuje úrovne atmosferickej korózie. Pobrežné prostredia (kategórie C4–C5) vyžadujú materiály s vyššou odolnosťou voči korózii. V takýchto prípadoch sa odporúča SUS316, aby sa zabránilo jamkovej korózii.

14.3 Prístupnosť údržby

Háčiky by mali umožniť prístup kontroly bez úplného odstránenia modulu. Efektívny dizajn údržby zlepšuje dlhodobú prevádzkovú stabilitu.

15. Často kladené otázky o solárnych strešných háčikoch

15.1 Môže jeden solárny hák pasovať na všetky typy škridiel?

Nie. Geometria dlaždíc sa výrazne líši. Nastaviteľné vzory môžu pokrývať viacero kategórií dlaždíc, ale bridlicové a vysoko zakrivené španielske dlaždice často vyžadujú špecializované konfigurácie.

15.2 Ako zmeriam výšku dlaždice pred výberom háku?

Zmerajte celkovú hrúbku dlaždice a výšku presahu. Uistite sa, že zvolená výška háku poskytuje dostatočný priestor bez stláčania povrchu dlaždice.

15.3 Aký materiál je najlepší na solárnu montáž na pobrežné škridly?

Nerezová oceľ SUS316 sa odporúča pre prostredie s vysokou slanosťou alebo morské prostredie kvôli zlepšenej odolnosti voči korózii.

15.4 Koľko strešných hákov je potrebných na kilowatt?

Množstvo háku závisí od klasifikácie veternej zóny, veľkosti modulu a rozpätia koľajníc. Konštrukčné výpočty musia spĺňať kritériá zaťaženia ASCE 7.

15.5 Vyžadujú solárne strešné háky lemovanie?

V niektorých systémoch škridlových striech sa odporúča integrácia lemovania alebo vodotesnej membrány na zlepšenie dlhodobej prevencie úniku.

15.6 Čo spôsobuje praskanie dlaždíc počas inštalácie?

Medzi bežné príčiny patrí nedostatočný voľný priestor, nadmerné utiahnutie, nesprávna technika zdvíhania a nerovnomerné rozloženie záťaže.

15.7 Ako možno skrátiť čas inštalácie?

Použitie nastaviteľných predmontovaných hákov a štandardizovaných rozhraní koľajníc výrazne zlepšuje efektivitu inštalácie.

16. Strategický záver: inžinierska presnosť riadi ziskovosť projektu

Výber správnehosolárny strešný hákpre astrešný solárny montážny systémje viacrozmerné inžinierske rozhodnutie. Geometria dlaždíc, správanie pri prenášaní zaťaženia, korózne prostredie a pracovný postup inštalácie musia byť hodnotené spoločne.

Pre projekty komerčného rozsahu systém upevnenia určuje:

• Štrukturálna zhoda
• Produktivita inštalácie
• Záručná expozícia
• Náklady na údržbu životného cyklu
• Spoľahlivosť na úrovni portfólia

Dobre navrhnutá nastaviteľnástrešný hák na škridlovú strechuaplikácie znižuje neistotu poľa, zlepšuje rozloženie zaťaženia a zvyšuje vodotesnosť. Keď sú tieto systémy podporené zdokumentovanou štrukturálnou validáciou a konzistentnosťou výroby, poskytujú dlhodobú stabilitu a merateľné nákladové výhody.

Inžinierska presnosť na úrovni pripojenia sa priamo premieta do zlepšených projektových marží a zníženého prevádzkového rizika. Pre inštalatérov, EPC dodávateľov a obstarávacie tímy spravujúce solárne portfóliá škridlových striech, výber správnehovýrobca solárnych strešných hákovnie je len rozhodnutím o zdroji – je to štrukturálna stratégia.

Referencie

• Americká spoločnosť stavebných inžinierov. (2022).Minimálne návrhové zaťaženie a súvisiace kritériá pre budovy a iné konštrukcie (ASCE/SEI 7-22). ASCE.
• Americká rada pre drevo. (2018).Národná špecifikácia dizajnu pre drevené konštrukcie (NDS). Americká rada pre drevo.
• Medzinárodná organizácia pre normalizáciu. (2012).ISO 9223: Korózia kovov a zliatin – Korozívnosť atmosfér – Klasifikácia. ISO.
• Medzinárodná rada pre kódex. (2021).Medzinárodný kód bydliska (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Zaťaženie strešných solárnych panelov vetrom.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100-111.
