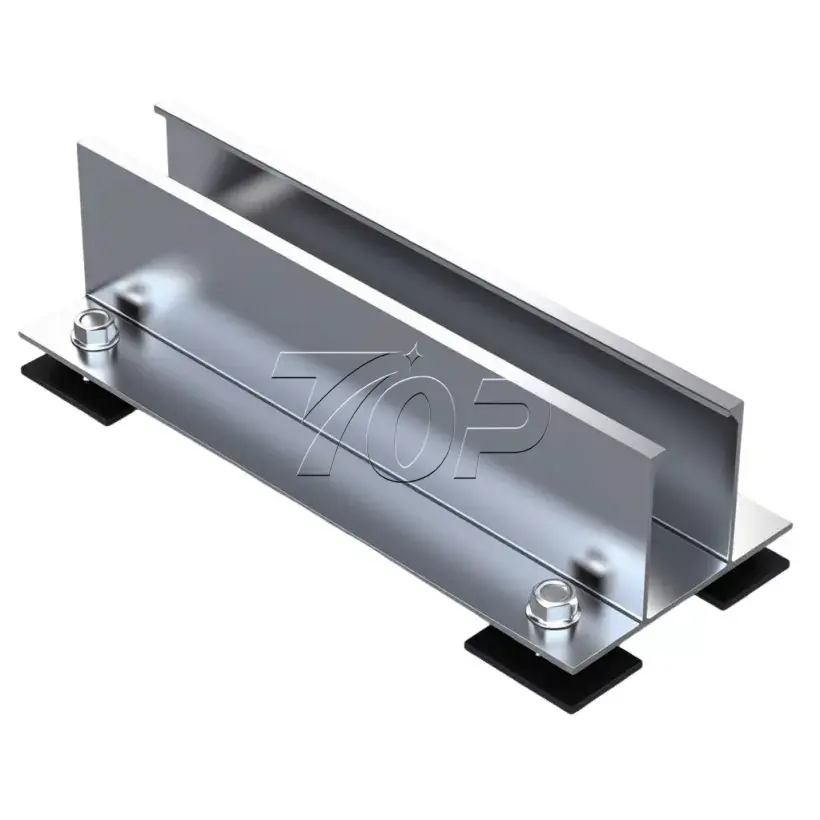

Hliníkový solárny montážny systém Mini Rail

1. Solárne panely

2.Hliníkové mini koľajnice

3. Stredná svorka

4. Koncová svorka

5. Skrutka

6. Samorezná skrutka

7. Gumová podložka

8. Uzemňovacie oko

9. Spona na kábel

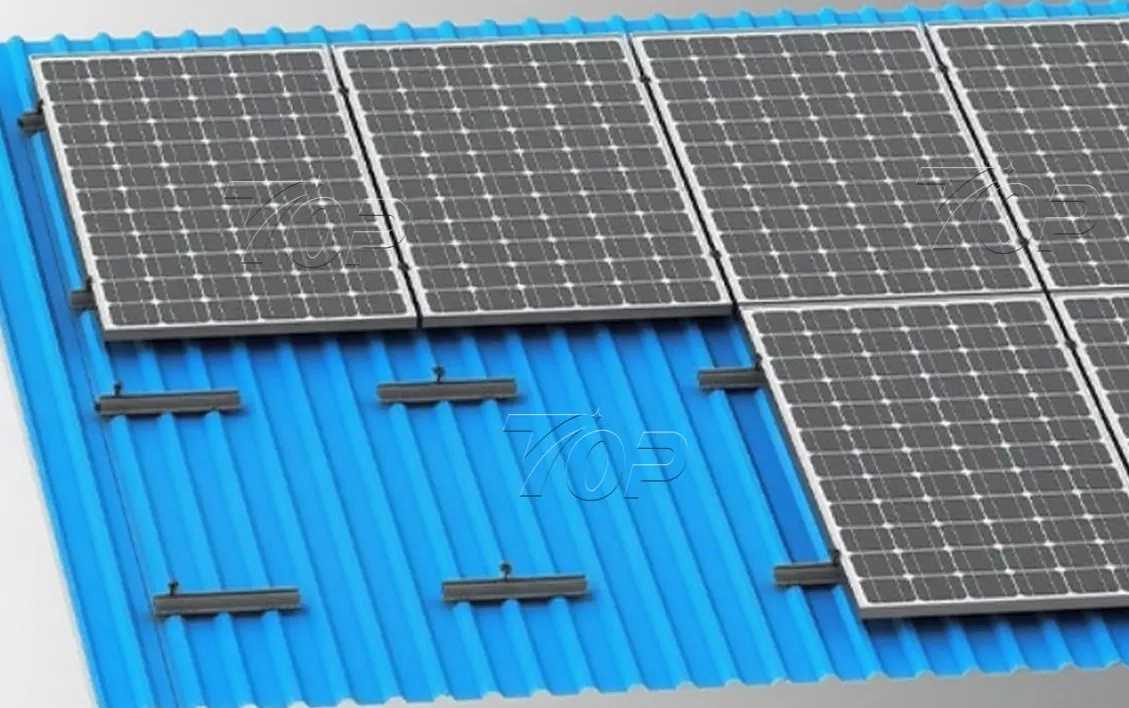

Usporiadanie solárneho panela na schéme mini koľajnice je znázornené nižšie.

Šírka solárneho panelu je 1134 mm. Dĺžka môže byť 2278 mm, hrúbka panelu je 30 mm, 35 mm. (Tiež sa hodí na iné rozmery solárnych panelov.) Množstvo solárnych panelov môže byť usporiadané na základe veľkosti strechy vašej lokality.

Parametre

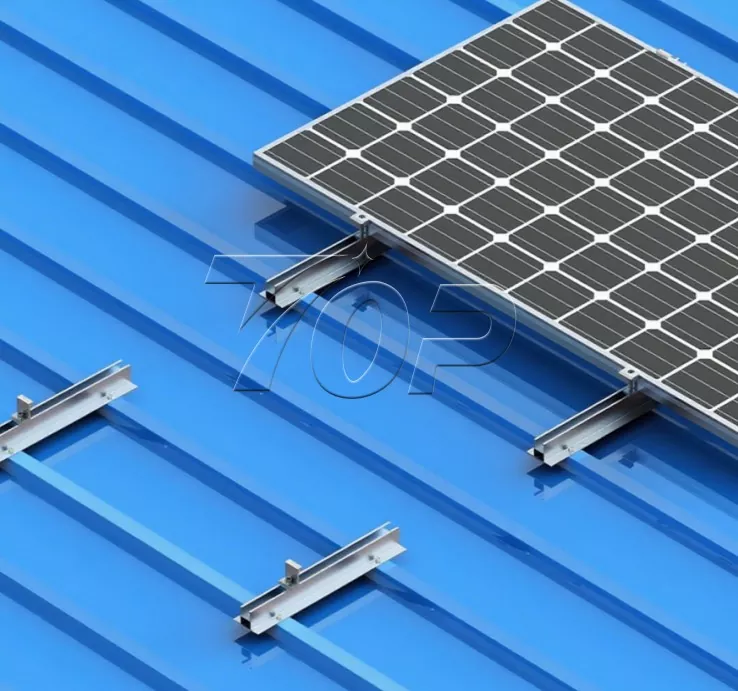

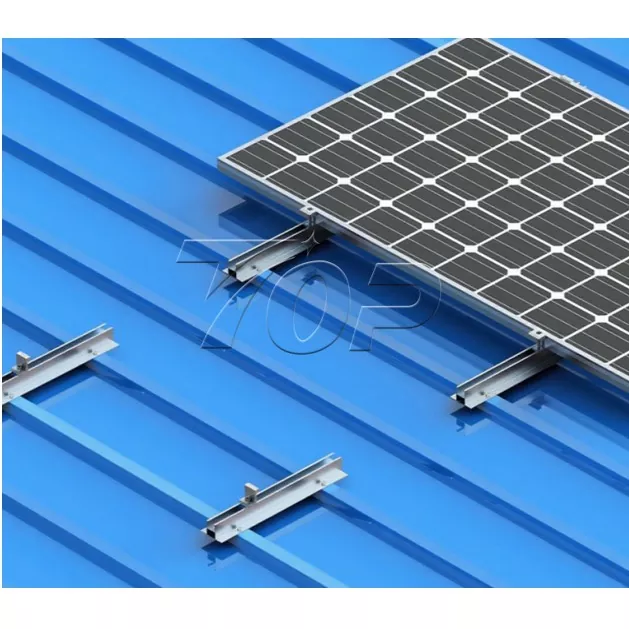

Toto riešenie je navrhnuté špeciálne pre inštaláciu solárnych panelov na kovovú strechu. Môže sa prispôsobiť rôznym projektom solárnych striech s rôznymi mierkami a rozloženiami. Hliníkový mini koľajnicový solárny montážny systém by mohol zahŕňať strechy z trapézových plechov a vlnité strechy atď. Bežné špecifikácie sú dĺžka 200 mm (podpora prispôsobenia), riešenie Topfencesolar Mini Railless pre kovovú strechu ťaží z nízkej hmotnosti a ľahkého prenášania a inštalácie, čím sa účinne znižuje záťaž na streche a znižuje sa náročnosť inštalácie. Bimetalová skrutka s gumenou podložkou zabraňuje úniku vody cez strechu pri montáži koľajníc na kovovú strechu.

Vlastnosti

1. Predmontovaný dizajn, jednoduchá a vysoko efektívna inštalácia.

2. Naša táto optimalizovaná mini koľajnica pre solárny montážny systém môže byť prispôsobená na kovové strechy obytných domov, strechu komerčných budov, strechu skladu.

3. Materiál hliník 6005 - T5 od spoločnosti Topfencesolar má na trhu mimoriadnu vysokú kvalitu, náš systém má vysoký výkon pri nízkej hmotnosti a pevnosti.

4. Odolá silnému vetru s rýchlosťou až 60 m/s a zaťaženiu snehom 1,4 kN/m², čím zaisťuje stabilitu a bezpečnosť konštrukcie solárnych panelov.

Nízke náklady, lacná štruktúra a tiež zníženie nákladov na prácu a čas inštalácie.
