Montážne súpravy na solárnu strechu nôh L

Súpravy montáže na strechu Solar L Feet sú navrhnuté spoločnosťou Topfencesolar. Ako profesionálny výrobca dávame prednosť efektívnosti inštalácie a celistvosti strechy. Tieto robustné hliníkové nožičky v tvare L poskytujú bezpečné spojenie s kovovou strešnou konštrukciou. Tento dizajn zaisťuje silné rozloženie zaťaženia a kompatibilitu s rôznymi strešnými profilmi.

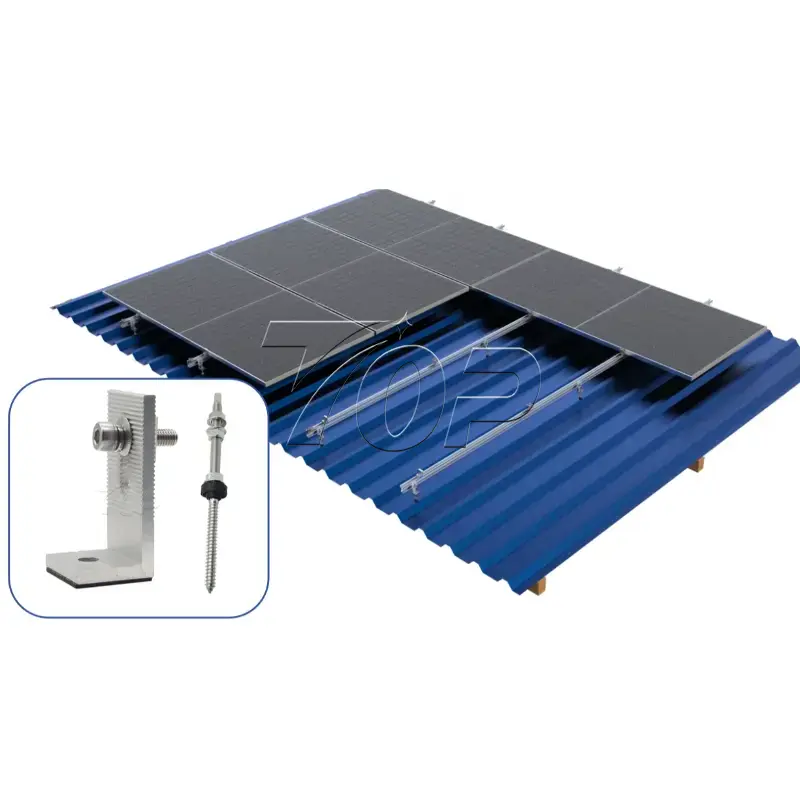

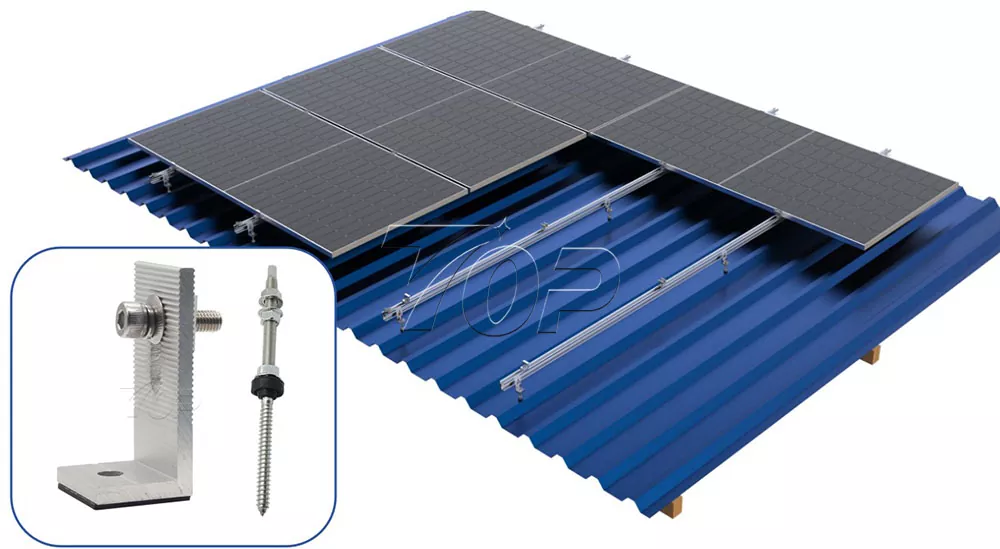

Zloženie súpravy na montáž na strechu

L-nohy hliníkové súpravy

T-posuvné matice

Samorezné skrutky (voliteľné)

Hliníkové koľajničky B46

Skrutky s dvojitým závitom

Naše montážne súpravy na solárnu strechu L sú navrhnuté pre širokú škálu solárnych fotovoltických aplikácií. Poskytuje stabilitu a maximalizuje energetický výkon aj na obmedzenej kovovej streche.

Materiál hliník

Ľahký výkon, antikorózny a antikorózny dizajn, vhodný pre otvorené plochy v zložitých poveternostných podmienkach.

Zoznámte sa s komerčnými a priemyselnými aplikáciami

Bez ohľadu na to, či ide o veľké komerčné budovy, sklady alebo priemyselné zariadenia s kovovými strechami, tento systém dokáže stabilne a pevne zabezpečiť solárne panely počas životnosti viac ako 25 rokov.

Vhodné pre montáž na obytné strechy

Základňa L-feet by mohla majiteľom domov ponúknuť riešenie na integráciu solárnych panelov, čo prispieva k energetickej nezávislosti a znižuje účty za elektrinu.

Optimalizovaná štruktúra pre rýchlu a jednoduchú inštaláciu

L nohy sú jedným z optimalizovaných riešení. Úspora nákladov na prácu a čas inštalácie.

Dodržiavanie zaťaženia vetrom a snehom

Štruktúra založená na L nohách je navrhnutá tak, aby spĺňala miestne a medzinárodné stavebné predpisy pre zdvihnutie vetrom a zaťaženie snehom. Stabilný systém zaisťuje dlhodobú bezpečnosť a stabilitu vašej solárnej inštalácie.

Indikácia inštalácie

Overte štruktúru strechynajprv overte typy kovových striech a skontrolujte väznice a pozície krokiev, aby ste sa uistili, že bezpečne znesie dodatočné zaťaženie solárneho poľa.

Dispozičné riešenie a návrh strešnej konštrukcie

Topfencesolar navrhne rozloženie panelového poľa a urobí presné umiestnenie pre L-nohy. Zabezpečte primeranú vzdialenosť medzi nohami L podľa technických špecifikácií, aby ste rovnomerne rozložili zaťaženie a prispôsobili rozpätia koľajníc.

A konštrukcia L nôh je umiestnená na väznici, krokve na bezpečnú podporu koľajníc na streche s cieľom položiť solárne panely.

Inštalácia L-nožičiek

Umiestnenie nožičiek L na streche. Umiestnite montážne súpravy na strechu nožičiek Solar L na vopred označené miesta a uistite sa, že sú zarovnané, aby správne podopierali systém koľajníc.

Bezpečné upevnenie

Pomocou dodaných samorezných skrutiek bezpečne upevnite L-nožičky priamo do plechu strechy, integrované EPDM podložky a tesniace podložky sú počas uťahovania riadne stlačené, aby vytvorili trvanlivé, vodotesné tesnenie proti prenikaniu vlhkosti.

Montáž na koľajnice

Pripojte hliníkové koľajnice B46 k inštalovaným L-nohám pomocou dodaných koľajnicových svoriek a skrutiek. A tiež môže byť namontovaný posuvnými koľajničkami na T-suvné matice na hornej časti L-nožičiek. Zabezpečte, aby koľajnice boli rovné a rovnobežné.

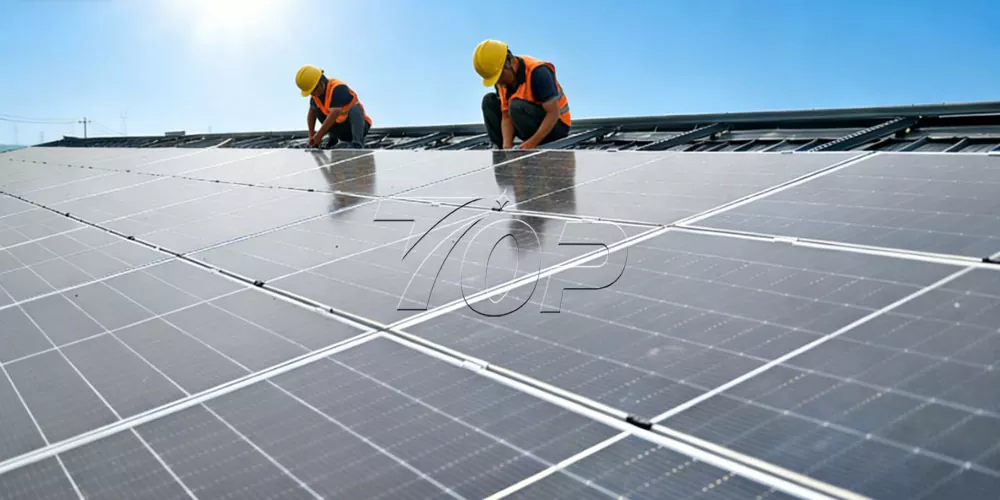

Pokladanie solárnych panelov

Umiestnite solárne panely na hliníkové koľajnice B46 a potom tieto panely upevnite pomocou panelových svoriek. Koncové svorky umiestnené na konci dvoch strán, stredné svorky umiestnené medzi panelmi v strede.

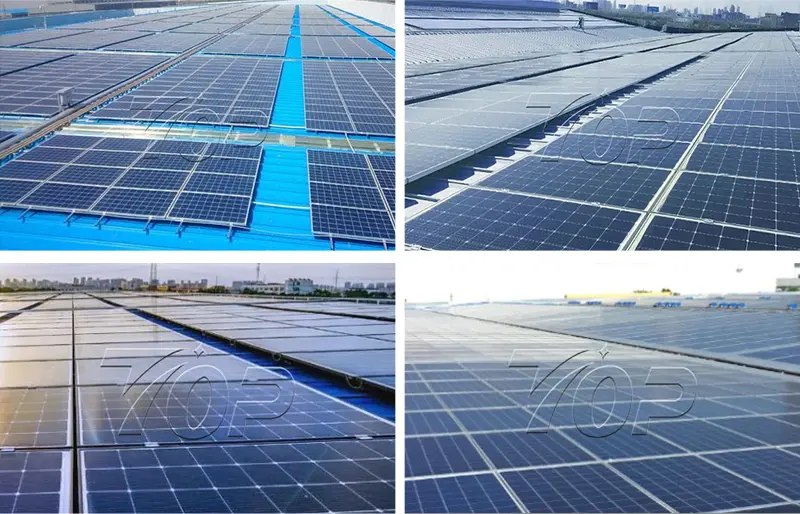

Skutočný prípad aplikácie

S rozvojom odvetvia priemyselnej spotreby energie solárnej energie sa montážne súpravy na strechu Solar L Feet široko používajú. TOP tím má bohaté praktické skúsenosti a profesionálnu technickú podporu. Nasleduje nákres efektu našej inštalácie pre zákazníka zákazníka. Tešíme sa, že Vás budeme kontaktovať a poskytneme Vám profesionálnejšie služby.
